Элементы заданий

Элементы заданий: 1 — отмостка, 2 — цоколь, 3 — главный карниз, 4 — фронтон, 5 — карниз фронтона, 6 — подоконный поясок, 7 — угловой простенок, 8 — промежуточный карниз, 9 — рядовой простенок, 10 — перемычка, 11 — оконный проем, 12 — кордон, 13 — сандрик, 14 — дверной проем, 15. — раскреповка, 16 — ниша, 17 — пилястра, 18 — полуколонна, 19 — обрез стены, 20 — парапет, 21 — подвал.

Выступы стены образуют карниз 3, 5, 8. Если карниз расположен по верху стены, его называют главным. Выступающая за поверхность стены часть карниза образует свес. Карнизы, расположенные над окнами или дверными проемами, называют сандриками 13.

Перемычки 10 — элементы, перекрывающие проем сверху и поддерживающие расположенную над ним часть стены. Часть стены, расположенную между проемами, называют простенком 7, 9.

Ниша 16 — углубление в стене, в котором размещают шкафы, приборы отопления и др. Уступы в стене, образуемые вследствие уменьшения толщины стены, называются обрезом 19. Покрытие по периметру здания, предназначенное для отвода от здания воды, называется отмосткой 1.

Выступы в стене прямоугольного сечения называют пилястрами 17, а полукруглого сечения — полуколоннами 18.

фундамента: 1 – железобетонная подушка; 2 – фундаментные блоки; 3 – цоколь; 4 – гидроизоляция; 5 – железобетонные плиты; 6 – бетонная подготовка

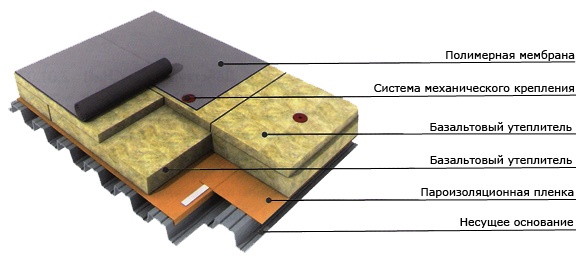

Мембранные кровли
