Видеоадаптеры

Адаптерные платы

Открытость архитектуры оригинальных компьютеров IBM PC-XT и РС-АТ и их чреза вычайная популярность побудили производителей разрабатывать для них широкий ассортимент устройств расширения. Большинство таких устройств взаимодействует Щ основной системой посредством адаптерных плат, которые вставляются в разъемы расширения на системной плате. Адаптерные платы обычно содержат схематику для управления периферийным устройством и его интерфейса с системной платой. В неко­торых случаях все периферийное устройство может быть расположено на адатерной плате. Далее приводится список типичных адаптерных плат, используемых с ПК:

· видеоадаптеры;

· модемы;

· платы локальных сетей;

· звуковые платы.

Видеоадаптер предоставляет интерфейс между системной платой и видеомонитором Наиболее распространенным типом видеоадаптера, применяемым в настоящее вре­мя, является адаптер типа VGA (Video Graphics Array, видеовентильная матрица), показанный на рис. 1.17. С помощью видеоадаптера система управляет операциями видеовывода.

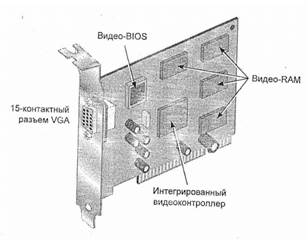

Рис. 1.17. Типичная плата видеоадаптера

В отличие от большинства других компонентов компьютера, в видеостандарте VCA применяются аналоговые, а не цифровые сигналы. Главным компонентом большинства видеоадаптеров является устройство ASIC (Application-Specific Integrated Circuit, про­блемно-ориентированная (специализированная) интегральная микросхема), называю­щееся интегрированным видеоконтроллером (Integrated Video Controller). Это подоб­ная микропроцессору микросхема, которая управляет работой всего адаптера и может обращаться к памяти RAM и ROM видеоадаптера. Память RAM видеоадаптера содер­жит информацию, которую нужно вывести на экран. Ее объем определяет видеоразрешение и цветовые возможности видеоадаптера.

Большинство современных видеоадаптеров подключается к системной плате через разъем AGP. Высокопроизводительные видеоадаптеры, которые установлены в систе­мах художников или серьезных видеоигроков, подключаются через более продвинутые разъемы PCI-X или PCIe. Кроме этого, схематика видеоадаптера VGA (обычно предоставляющего довольно скромные возможности) может быть встроенной в схематику системной платы. С такими системными платами видеомонитор подключается к видеоразъему на системной плате. Системные платы с встроенными видеоадаптерами сохраняют возможность подключения более продвинутых видеоадаптеров посредст­вом разъемов расширения. Но в таком случае может быть необходимым отключить в установках BIOS встроенный видеоадаптер. Как можно видеть на рис. 117, разъем ви­деовыхода аналогового VGA видеоадаптера представляет собой розеточное (female connector) гнездо типа DB-15. Более продвинутые видеоадаптеры обычно оснащены несколькими разъемами VGA, а также другими разъемами высокопроизводительного видеостандарта, такими как DVI/HDMi, S-Video и Component/RGB.
