Суперскалярный процессор

Методы минимизации приостановок работы конвейера из-за наличия в программах логических зависимостей по данным и по управлению, нацелены на достижение идеального CPI (среднего количества тактов на выполнение команды в конвейере), равного 1. Чтобы еще больше повысить производительность процессора необходимо сделать CPI меньшим, чем 1. Однако этого нельзя добиться, если в одном такте выдается на выполнение только одна команда. Следовательно необходима параллельная выдача нескольких команд в каждом такте. Существуют два типа подобного рода машин: суперскалярные машины и VLIW-машины (машины с очень длинным командным словом). Суперскалярные машины могут выдавать на выполнение в каждом такте переменное число команд, и работа их конвейеров может планироваться как статически с помощью компилятора, так и с помощью аппаратных средств динамической оптимизации. В отличие от суперскалярных машин, VLIW-машины выдают на выполнение фиксированное количество команд, которые сформатированы либо как одна большая команда, либо как пакет команд фиксированного формата. Планирование работы VLIW-машины всегда осуществляется компилятором.

Суперскалярные машины используют параллелизм на уровне команд (о вопросах параллелизма см. также § 2) путем посылки нескольких команд из обычного потока команд в несколько функциональных устройств. Дополнительно, чтобы снять ограничения последовательного выполнения команд, эти машины используют механизмы внеочередной выдачи и внеочередного завершения команд, прогнозирование переходов, кэши целевых адресов переходов и условное (по предположению) выполнение команд. Возросшая сложность, реализуемая этими механизмами, создает также проблемы реализации точного прерывания.

В типичной суперскалярной машине аппаратура может осуществлять выдачу от одной до восьми команд в одном такте. Обычно эти команды должны быть независимыми и удовлетворять некоторым ограничениям, например таким, что в каждом такте не может выдаваться более одной команды обращения к памяти. Если какая-либо команда в потоке команд является логически зависимой или не удовлетворяет критериям выдачи, на выполнение будут выданы только команды, предшествующие данной. Поэтому скорость выдачи команд в суперскалярных машинах является переменной. Это отличает их от VLIW-машин, в которых полную ответственность за формирование пакета команд, которые могут выдаваться одновременно, несет компилятор, а аппаратура в динамике не принимает никаких решений относительно выдачи нескольких команд.

Предположим, что машина может выдавать на выполнение две команды в одном такте. Одной из таких команд может быть команда загрузки регистров из памяти, записи регистров в память, команда переходов, операции целочисленного АЛУ, а другой может быть любая операция плавающей точки. Параллельная выдача целочисленной операции и операции с плавающей точкой намного проще, чем выдача двух произвольных команд. В реальных системах (например, в микропроцессорах PA7100, hyperSPARC, Pentium и др.) применяется именно такой подход. В более мощных микропроцессорах (например, MIPS R10000, UltraSPARC, PowerPC 620 и др.) реализована выдача до четырех команд в одном такте.

Выдача двух команд в каждом такте требует одновременной выборки и декодирования по крайней мере 64 бит. Чтобы упростить декодирование можно потребовать, чтобы команды располагались в памяти парами и были выровнены по 64-битовым границам. В противном случае необходимо анализировать команды в процессе выборки и, возможно, менять их местами в момент пересылки в целочисленное устройство и в устройство ПТ. При этом возникают дополнительные требования к схемам обнаружения конфликтов. В любом случае вторая команда может выдаваться, только если может быть выдана на выполнение первая команда. Аппаратура принимает такие решения в динамике, обеспечивая выдачу только первой команды, если условия для одновременной выдачи двух команд не соблюдаются.

Два главных преимущества суперскалярной машины по сравнению с VLIW-машиной: во-первых, малое воздействие на плотность кода, поскольку машина сама определяет, может ли быть выдана следующая команда, и нам не надо следить за тем, чтобы команды соответствовали возможностям выдачи. Во-вторых, на таких машинах могут работать неоптимизированные программы, или программы, откомпилированные в расчете на более старую реализацию.

Архитектура же машин с очень длинным командным словом (VLIW Very - Long Instruction Word) позволяет сократить объем оборудования, требуемого для реализации параллельной выдачи нескольких команд, и потенциально чем большее количество команд выдается параллельно, тем больше эта экономия.

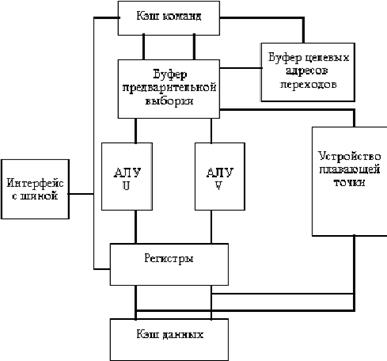

Рис 16. Упрощенная блок схема процессора Pentium

Основные характеристики:

ü двухпотоковая суперскалярная организация, допускающая параллельное выполнение пары простых команд;

ü наличие двух независимых двухканальных множественно-ассоциативных кэшей для команд и для данных, обеспечивающих выборку данных для двух операций в каждом такте;

ü динамическое прогнозирование переходов;

ü конвейерная организация устройства плавающей точки с 8 ступенями;

ü двоичная совместимость с существующими процессорами семейства 80x86.

Прежде всего новая микроархитектура этого процессора базируется на идее суперскалярной обработки (правда с некоторыми ограничениями). Основные команды распределяются по двум независимым исполнительным устройствам (конвейерам U и V). Конвейер U может выполнять любые команды семейства x86, включая целочисленные команды и команды с плавающей точкой. Конвейер V предназначен для выполнения простых целочисленных команд и некоторых команд с плавающей точкой. Команды могут направляться в каждое из этих устройств одновременно, причем при выдаче устройством управления в одном такте пары команд более сложная команда поступает в конвейер U, а менее сложная - в конвейер V. Такая попарная выдача команд возможна правда только для ограниченного подмножества целочисленных команд. Команды арифметики с плавающей точкой не могут запускаться в паре с целочисленными командами. Одновременная выдача двух команд возможна только при отсутствии зависимостей по регистрам. При остановке команды по любой причине в одном конвейере, как правило останавливается и второй конвейер.

Остальные устройства процессора предназначены для снабжения конвейеров необходимыми командами и данными. Используется раздельная кэш-память команд и данных емкостью по 8 Кбайт, что обеспечивает независимость обращений.

В процессоре предусмотрен механизм динамического прогнозирования направления переходов. Это позволяет избежать простоев конвейеров при правильном прогнозе направления перехода. Окончательное решение о направлении перехода естественно принимается на основании анализа кода условия. При неправильно сделанном прогнозе содержимое конвейеров аннулируется и выдача команд начинается с необходимого адреса. Неправильный прогноз приводит к приостановке работы конвейеров на 3-4 такта.
