Основные параметры циферблатных настольных весов

Настольные весы.

Весы общего назначения.

Весы рычажные общего назначения изготовляют в соответствии с ГОСТ 14004-68. Стандарт распространяется на весы гирные шкальные и циферблатные с круговой и секторной шкалами с пределами взвешивания от 1кг. до 200т.

По наибольшему пределу взвешивания весы общего назначения делятся на три следующие группы:

а) настольные весы - наибольший предел взвешивания менее 50 кг.

б) передвижные и врезные весы – от 50 до6000 кг.

в) стационарные весы – от 5000 до 200 000 кг.

Настольные гирные и циферблатные общего назначения двухчашечные весы выпускают с наибольшим пределом взвешивания до 20 кг. Основные параметры приведены в таблице 1 и 2.

Таблица 1

Основные параметры гирных и настольных весов.

Парметры	Нормы по типоразмерам весов
пределы взвешиваний в кг: Наибольший Наименьший	0,02	0,04	0,1	0,2
Условная цена деления
Масса весов в кг не более

Таблица 2

Парметры

Нормы по типоразмерам весов

пределы взвешиваний в кг:

Наибольший

Наименьший

  0,02

  0,04

  0,1

Наибольшее значение шкалы в г.

100, 200

200, 500

Условная цена деления

Масса весов в кг не более

Настольные гирные весы предназначены для взвешивания различных продуктов и других грузов, помещаемых на чашку или площадки весов.

Взвешивание на этих весах производится путем уравновешивания продукта, положенного на одну чашку весов, гирями, помещенными на другую.

Весы настольные гирные изготовляются с открытым механизмом и с механизмом заключенном в металлическом кожухе с пределами взвешивания в 2,5,10 и20 кг.

Весы настольные обыкновенные (4) состоят из коромысла 15, в котором укреплены одна опорная призма 7, две грузоприемные призмы 2, и две малые (соединительные) призмы 8, соединенные посредством серег 14 с рычагами 13.

Коромысло весов опирается концами опорной призмы на укрепленные в станине весов опорные подушечки 11. Крестовины 4, на которые помещаются чашки 5 опираются с одной стороны посредством скоб 3 на грузоприемные призмы коромысла, а с другой – с помощью ног 12 на серьги 10 рычагов.

Боковины станины 9 прочно скреплены между собой соединительными планками.

В рычагах укреплены по три малые призмы; средняя призма соединяется посредством большой серьги с соответствующей малой призмой коромысла; на одну призму надевается серьга 1, служащая опорой ноги весов, на другую призму (крайнюю) надевается серьга прикрепленная к соединительной планке станины весов.

Все призмы и планки весов изготовляются из стали и закаливаются.

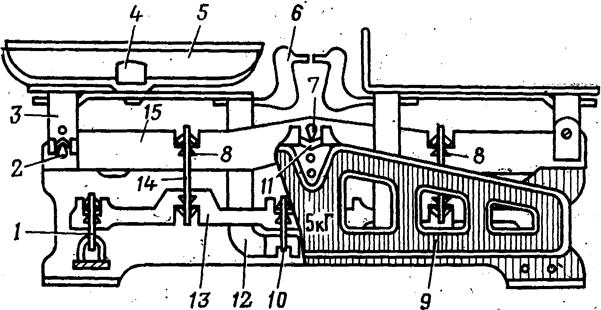

Рис. 4. Схема весов гирных настольных:

1—серьга; 2—.призма грузоприемная; 3—скоба; 4—крестовина; 5— чашка;6—указатели; 7—призма (опорная); 8—призма (соединительная) малая; 9—станина; 10—серьга малая;11—подушка опорная; 12— нога; 13 — рычаг; 14—серьга соединительная; 15 — коромысло
