Основные теоретические положения. Указания по оформлению отчета

Цель работы

Контрольные вопросы

Указания по оформлению отчета

Отчет о работе выполняется на специальном бланке, на котором задаются чертежи проверяемых валиков с указанием допусков радиального биения.

На бланке следует записать следующие данные:

- числовые значения наибольших и наименьших показаний индикатора часового типа при проверке радиального биения;

- числовые значения разности этих показаний, соответствующие величинам радиального биения в каждом сечении;

- заключения о годности валика по каждому сечению.

1. Что называется радиальным биением?

2. Что может являться базой при задании допуска радиального биения?

3. От чего зависит выбор базы при задании допуска радиального биения?

4. Какие приборы и инструменты следует использовать при проверке радиального биения, если его допуск задан относительно оси центров?

5. Запишите условие годности детали по радиальному биению какой-то ее поверхности.

Литература

1. ГОСТ 24642-84 (СТ СЭВ 301-76). Основные нормы взаимозаменяемости. Допуски формы и расположения поверхности. Основные термины и определения.

2. ГОСТ 2.308-79 (СТ СЭВ 368-76). Единая система конструкторской документации. Указания на чертежах допусков и расположения поверхностей.

3. Конспект лекций по дисциплине "Взаимозаменяемость, стандартизация и технические измерения".

Тульский Государственный Университет Кафедра ИМС

ОПРЕДЕЛЕНИЕ РАДИАЛЬНОГО БИЕНИЯ СТУПЕНЕЙ ВАЛИКА ОТНОСИТЕЛЬНО ОСИ ЦЕНТРОВ И ОСИ БАЗОВОЙ СТУПЕНИ ПРИМЕР ОФОРМЛЕНИЯ РАБОТЫ

Работа № 6

Задание.

1. Проверить годность валика по радиальному биению его ступеней относительно оси центров в сечениях I – IV.

Результаты измерения занести в таблицу

Сечения	I	II	III	IV
Показания
М1	1,03	0,990	1,05	1,010
М2	1,02	0,985	1,03	1,005
Е1	0,01	0,005	0,02	0,005

М₁ – максимальное показание измерительной головки

М₂ – минимальное показание измерительной головки

Е₁ – радиальное биение в данном сечении по отношению к оси центров

Е₁ = М₁ – М₂

Заключение о годности валика: валик не годен по сечению I.

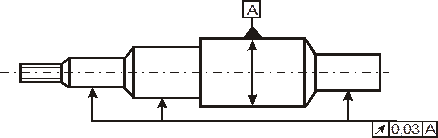

2. Проверить радиальное биение ступеней валика в сечениях I – III по отношению к оси базовой ступени.

Сечения	I	II	III
Показания
М1	0,98	0,93	0,84
М2	0,94	0,81	0,82
Е2	0,04	0,12	0,02

Е₂ = М₁ – М₂

Заключение о годности валика: валик не годен по сечениям I и II.

Дата

Подпись руководителя

Лабораторная работа № 10

Определение радиального биения зубчатого венца

с помощью биениемера

Целью работы является ознакомление студентов с методом контроля радиального биения зубчатого венца с помощью биениемера.
