Параллельное подключение RLC

R = 200 Ом

U = 100 В

L = 20 мГн

С = 7 мкФ

За частоту принимается резонансная частота из предыдущего эксперимента:

f = 425 Гц

Получим несколько дополнительных значений для построения графика. Для этого необходимо вычислить оптимальный шаг смещения по емкости при выборе значений. В данном случае для понижения он был выбран равным 1,4 мкФ, а для повышения 2,8 мкФ.

В итоге, пошагово подставляя все значения для емкостей, получаем значения, которые заносятся в таблицу.

Теперь необходимо заполнить правую, пустую часть таблицы.

Для этого используются следующие формулы:

Расчеты выполняются по единым формулам, подставляя только разные значения. Их удобнее выполнить на компьютере. Что и было сделано. Но для пущей уверенности проверим значения для 2го эксперимента:

Полученные значения совпали с теми, что выдал компьютер.

В итоге получена окончательная таблица:

	C, мкФ	IC, мА	I, мА	bC, См	y, См	φ, °	cos φ
	0,00	0,00	1938,02	0,000	0,019		0,258
	1,4	373,85	1579,77	0,0037	0,0158	71,55	0,316
	2,8	747,7	1230,84	0,0075	0,012	66,42	0,4
	4,2	1121,55	902,11	0,0112	0,009	56,63	0,55
	5,6	1495,4	626,21	0,015	0,00622		0,798
		1869,25	500,01	0,0187	0,005	0,36	0,999
	9,8	2616,95	896,85	0,026	0,0088		0,558
	12,6	3364,65	1573,77	0,016	0,016	71,34	0,32
	15,4	4112,34	2295,06	0,023	0,023	77,4	0,218
	18,2	4860,04	3029,18	0,0486	0,003	80,5	0,165
		5607,74	3768,65	0,056	0,00376	82,357	0,133

I_g = 500 мА

I_L = 1872.41 мА

g = 0.005 См

b_L = 0.0187 См

Векторные диаграммы:

Для 3ей строки таблицы:

Для резонанса(6я строка):

Для 8ой строки таблицы

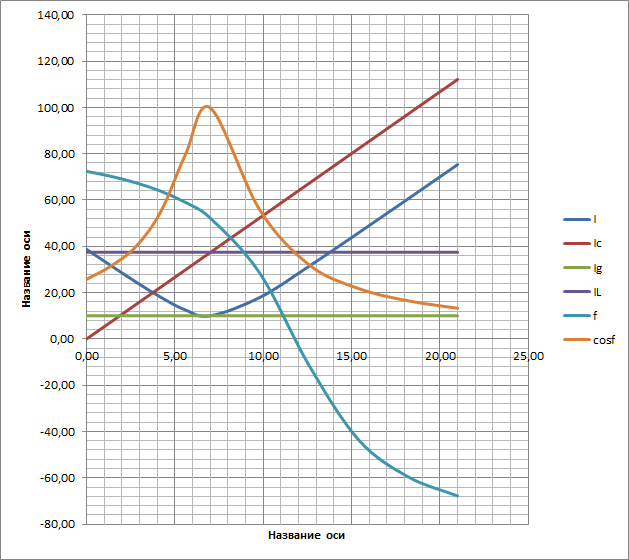

График зависимостей токов, коэффициента мощности и сдвига фаз от емкости:
