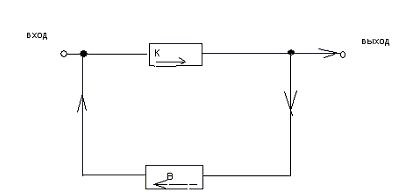

Обратная связь в усилителяхОбратной связью в усилителях (ОС) называют передачу электрического сигнала с выхода усилителя на его вход (рис. 14). Коэффициент передачи цепи обратной связи: , (11) который показывает, какая часть выходного сигнала передается на вход усилителя. Рис. 14. Обратная связь в усилителях.
Коэффициент усиления по напряжению при отсутствии обратной связи: (12) Различают в усилителях положительную и отрицательную связь. ОС называется положительной, если Uос совпадает по фазе с Uвх и суммируется с ним. Коэффициент усиления усилителя (13) При ПОС коэффициент усиления увеличивается, но увеличиваются все виды искажений. ОС называется отрицательной, если Uос и Uвх находятся в противофазе и взаимно вычитаются. (14) При ОС коэффициент усиления уменьшается и уменьшает все виды искажений, увеличивает Rbx и стабилизирует работу схемы. В зависимости от присоединение ОС к входу усилителя различают: ОС последовательную по напряжению (рис. 15А), последовательную по току (рис.15В), параллельную по напряжению (рис. 15Б), параллельную по току (рис.15Г) и последовательную комбинированную (рис.15д).
Рис. 15. Обратная связь в усилителях.
При проведении косвенных измерений для определения результирующей абсолютной погрешности необходимо пользоваться дифференциалами функций. Дифференциалы некоторых функций (<А) указаны в табл.1.
Таблица 1
При определении временных интервалов по оси абсцисс погрешность замеров на экране осциллографа составляет половину цены малого деления на координатной сетке.
4.Порядок выполнения работы 4.1. Моделирование
1. На экране дисплея с по помощью программы Multisim 10 cобрать схему ЭУ на БТ с ОЭ (рис.2.4).
Перевести все приборы в режим переменного тока.
2.Установить тип транзистора и значения всех элементов схемы, а также значение и частоту входного сигнала в соответствии со своим вариантом (табл. 2). 3.Подключить к входу и выходу устройства электронный осциллограф.4.Включить программу Multisim 10, настроить осциллограф по значениям сигналов и их частоте и добиться нормальной работы устройства (появления усилительных свойств). 5.Провести измерение всех токов транзистора и напряжения на нагрузке на основной частоте (табл.2)и провести расчёт парам. согласно пунктам 6и7. 6.Найти коэффициент усиления, которые подразделяется на коэффициент усиления по напряжению , коэффициент усиления по току: и коэффициент усиления по мощности: 7.Определить в ходное и выходное сопротивления усилителя,которые соответственно равны: Rвх=Ubx/Ibx и Rвыx=Uвыx /lвыx.
