Лабораторная работа № 4

Контрольные вопросы

Построить амплитудно-частотную характеристику(АХЧ).

Полученные данные занести в таблицу3.

Повторить аналогичные измерения при том же значении входного напряжения,изменяя подекадно его частоту.Все полученные данные занести в таблицу 4.

ПРИМЕР 1. Таблица3

Iвх mA	Iб mA	Iк mA	Iэ mA	Iн mA	Uвых B	Rвх э	Rвых э	Ku	Ki	Kp
0,147	0,142	3,88	3,985	1,94	1,649	119,7183	0,425		13,197	1280,136
		ПРИМЕР2							Таблица 4.
частота сигнала кГц	Uвх mB	Iб mA	Ik mA	Iэ mA	Iн mA	Uвых B	Iвх	Ki	Ku	Kp
0, 045		0,118	3,877	3,965	1,939	1,642	0,184	10,538	96,58824	1017,851
0,45		0,126	3,896	3,989	1,948	1,656	0,131	14,870	97,41176	1448,535
4,5		0,142	3,88	3,9855	1,94	1,649	0,1477	13,1977		1280,1366
		0,199	3,79	3,939	1,895	1,611	0,205	9,244	94,76471	875,9957
		0,203	3,789	3,937	1,894	1,61	0,209	9,062	94,70588	858,2437
		0,36	3,736	3,885	1,868	1,588	0,365	5,118	93,41176	478,0635
		1,293	1,859	2,169	0,929	0,79	1,299	0,715	46,47059	33,23416

ПРИМЕР 3.

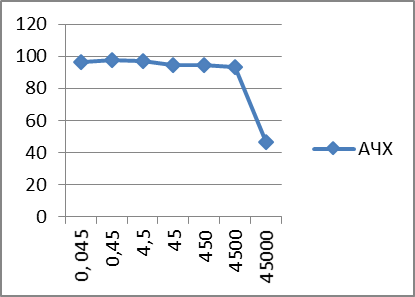

Рис.2 Амплитудно-частотная характеристика усилителя(координаты графика-смотри в теоретической части рис.2)

ПРИМЕР 4.

Рис.3.ЭЛЕКТРИЧЕСКАЯ СХЕМА УСИЛИТЕЛЯ В СРЕДЕ EWB

4.Краткие выводы

1. Полоса пропускания усиливаемых частот есть:

1. область частот, где

2. область частот, где K<

1. АЧХ - зависимость:

1u_вых от u_вых при =const

2. |К| от при u_вх=const

2. АЧХ усилителя есть зависимость:

1. u_вых от u_вх при =const

2. |К| от при u_вх=const

3. Уравнение нагрузочной прямой усилителя имеет вид:

1. u_вых=-I_rR_k+E

2. u_вых=I_rR_k-E

4. Рабочая точка усилителя есть точка пересечения:

1. нагрузочной прямой с выходной характеристикой

2. нагрузочной прямой с входной характеристикой

5. Делитель напряжения усилителя удерживает рабочую точку:

1. на прямолинейном участке входной динамической характеристики

2. на криволинейном участке выходной динамической характеристики

6. R_К обеспечивает для транзистора:

1. статический режим

2. динамический режим

7. Разделительные конденсаторы С₁ и С₂ усилителя:

1. не пропускают постоянную составляющую точки

2. не пропускают переменную составляющую точки

8. Эмиттерная цепочка R_эС_э усилитель каскада предназначен:

1. для частотной стабилизации

2. для температурной стабилизации и повышения коэффициента усиления

9. Низкочастотная коррекция в усилительном каскаде это коррекция:

1. фронта импульса

2. плоской вершиной импульса

10. Высокочастотная коррекция в усилительном каскаде коррекция:

1. плоской вершины импульса

2. фронта импульса

11. Коэффициент обратной связи в усилителях равен:

1.

2.

12. ОС называется положительной (ПОС), если:

1. U_ос совпадает по фазе с U_вх

2. U_ос не совпадает по фазе с U_вх

13. При ПОС коэффициент усиления:

1. увеличивается

2. уменьшается

14. При отрицательной ОС коэффициент усиления:

1. увеличивается

2. уменьшается

15. Связь между каскадами усиления должна быть по:

1. переменной составляющей

2. постоянной составляющей

16. Амплитудно-частотная характеристика усилителя - это зависимость:

1. К_ус от амплитуды

2. К_ус от частоты

17. В трехкаскадном усилители общий коэффициент усиления равен:

1. К_общ = К₁+К₂+К₃

2. К_общ = К₁*К₂*К₃

18. Коэффициент усиления усилителя связан с сопротивлением нагрузки:

1. прямо пропорционально

2. обратно пропорционально

19. Для работы в усилительном каскаде транзистор должен работать в режиме:

1. насыщения

2. отсечения

20. Конденсаторы на входе и выходе ЭУ необходимы для:

- отделения переменной составляющей от постоянной;

- сглаживания

- лучшего усиления.

21. Причина уменьшения коэффициента усиления при уменьшении частоты усиливаемого
сигнала:

- влияние конденсаторов

- влияние цепи подачи смещения;

- влияние транзистора.

22. Причина уменьшения коэффициента усиления при увеличении частоты усиливаемого сигнала:

- внутренние процессы в транзисторе, связанные с влиянием емкости коллекторного перехода;

- влияние цепи подачи смещения;

- влияние нагрузки.

23. Какой из транзисторных ЭУ обладает самым большим усилением по мощности:

- ЭУ на БТ с ОЭ;

- ЭУ на БТ с ОК:

- ЭУ на БТ с ОБ.
