Билет 8. Приемники электрической энергии

Приемники электрической энергии

Приемники электрической энергии делятся на пассивные и активные.

Пассивными называют приемники в которых не возникает ЭДС. Вольтамперные характеристики пассивных приемников проходят через начало координат. При отсутствия напряжения ток этих элементов равен нулю. Основной характеристикой пассивных элементов является сопротивление. Пассивные элементы, сопротивление которых не зависит от приложенного напряжения называются линейными. Реально таких элементов не существует. Но весьма близки к ним резисторы, реостаты, лампы накаливания и др. Зависимость напряжения от тока в таких элементах определяется законом Ома, т.е. U = IR, где R - сопротивление элемента. Эта зависимость не меняется, если напряжение и ток - переменное.

К приемникам электрической энергии относятся емкостные и индуктивные элементы. Основной параметр емкостного элемента - емкость С. Единица измерения - Фарада [Ф]. При постоянном напряжении, приложенном к емкости, на ее обкладках накладывается заряд

(1.5)

Ток через емкость не протекает. Это означает, что сопротивление емкости в цепи постоянного тока равно бесконечности.

Если к емкости приложено переменное напряжение u(t), то и заряд на ее обкладках становится переменным

(1.6)

В этом случае в цепи возникает ток

(1.7)

Выражение (1.7) позволяет определить падение напряжения на емкости, если в цепи протекает переменный ток

(1.8)

Очевидно, что сопротивление емкостного элемента переменному току определяется законом Ома, но зависит не только от величины, но и от формы тока и напряжения.

Основным параметром индуктивного элемента является индуктивность - L. Единица измерения - генри [Г]. Если через индуктивность L протекает постоянный ток I, то в ней возникает постоянное во времени потокосцепление самоиндукции

(1.9)

Будем полагать, что элемент L идеальный, т.е. сопротивление витков r отсутствует. Очевидно, что при этом падение напряжения на элементе равно нулю.

Предположим, что индуктивный элемент подключен к источнику переменного тока i(t). Потокосцепление также будет переменным y(t) = L×i(t). Изменяющееся потокосцепление наводит в катушке ЭДС самоиндукции

(1.10)

Так как r=0, то ЭДС еL(t) уравновешивает напряжение, приложенное к индуктивности

(1.11)

Выражение (1.11) позволяет определить ток индуктивности, если известно приложенное к ней напряжение u(t).

(1.12)

Кроме пассивных,в электротехнике применяются активные приемники. К ним относятся электродвигатели, аккумуляторы в процессе их заряда и др. В цепи переменного тока при определенных условиях роль активных элементов выполняют индуктивность и емкость. В активных элементах возникает противо - ЭДС Е. Приложенное к приемнику напряжение уравновешивается противо-ЭДС и падением напряжения на сопротивлении элемента, т.е.

(1.13)

Основные топологические понятия и определения

Основными топологическими понятиями теории электрических цепей являются ветвь, узел, контур, двухполюсник, четырехполюсник, граф схемы электрических цепей, дерево и связь графо схемы. Рассмотрим некоторые из них.

Ветвью называют участок электрической цепи с одним и тем же током. Она может состоять из одного или нескольких последовательно включенных элементов. Так схема цепи на рис.1.7 состоит из пяти ветвей.

Рис.1.7.

Узлом называют место соединения трех и более ветвей. Узел обозначается на схеме точкой. Узлы, имеющие равные потенциалы, объединяются в один потенциальный узел. На схеме рис.1.7 узлы 1’ и 2’ могут быть объединены в один потенциальный узел. Поэтому схема имеет три потенциальных узла.

Контуром называют замкнутый путь, проходящий через несколько ветвей и узлов электрической цепи. Для схемы рис. 1.7 один из контуров включает позиции 2; R5; 2’; R4. Независимым называется контур, в состав которого входит хотя бы одна ветвь, не принадлежащая соседним контурам. Так схема рис.1.7 содержит три независимых контура.

Двухполюсником называют часть электрической цепи с двумя выделенными зажимами - полюсами. Двухполюсник обозначают прямоугольником с индексами А или П. А - активный двухполюсник, в составе которого есть источники ЭДС. П - пассивный двухполюсник. Например, часть схемы рис.1.7 с зажимами а и б может быть представлена двухполюсником (рис.1.8)

Рис.1.8

6.Закон Ома и Кирхгофа

Все электрические цепи подчиняются законам Ома и Кирхгофа. Краткая информация об этих законах заключается в следующем.

Закон Ома для участка цепи без ЭДС устанавливает связь между током и напряжением на этом участке

или (1.14)

Закон Ома для участка цепи, содержащего ЭДС позволяет найти ток этого участка

(1.15)

здесь а, б - крайние точки участка; Е - значение ЭДС.

В (1.15) знак «плюс» ставится при совпадении тока, протекающего по участку, с направлением ЭДС.

Первый закон Кирхгофа имеет две формулировки.

Сумма токов протекающих через любой узел равна нулю.

Сумма токов втекающих в узел равна сумме токов вытекающих из него.

Второй закон Кирхгофа:

Алгебраическая сумма падений напряжения в любом замкнутом контуре равна алгебраической сумме ЭДС вдоль этого контура, т.е.

åIR = åE.

В каждую из сумм слагаемые входят со знаком «плюс», если они совпадают с направлением обхода.

Теоремы об источниках тока и напряжения и их применение для расчета цепей. Принцип суперпозиции и его применение для расчета цепей. Расчет цепей методами наложения и эквивалентного генератора. Примеры и особенности расчета цепей данными методами. Расчет цепей методом преобразования треугольника сопротивлений в звезду сопротивлений и наоборот. Потенциальная диаграмма. Способы решения систем алгебраических уравнений.

Эквивалентирование широко применяется в расчетах режимов сложных электроэнергетических систем. Так, рассматривая режимы работы отдельной ЭЭС, все соседние энергосистемы представляем их эквивалентами, полученными на основании так называемых критериев эквивалентности. Число таких критериев и их содержание зависят от задачи, применительно к которой выполняется эквивалентирование.

Рассмотрим ЭЭС, состоящую из двух подсистем: подсистемы I, которая не подлежит преобразованию, и подсистемы II, которую следует преобразовать в эквивалент (рис. 3.12, а).

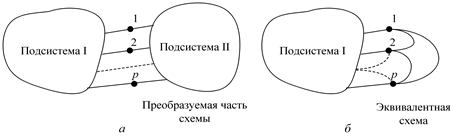

Рис. 3.12. Условное изображение ЭЭС с эквивалентируемой частью: а – до эквивалентирования; б – после эквивалентирования

Узлы, в которых соединяются две подсистемы, называются узлами примыкания, а ветви, подходящие к ним со стороны сохраняемой части схемы, – ветвями примыкания. После преобразования подсистемы II в ней могут сохраниться некоторые узлы, имеющие принципиальное значение для режимов системы, или не сохраниться ни одного узла, как на рис. 3.12, б, и вся схема эквивалента представляет собой многоугольник, построенный на узлах примыкания 1, 2,…, p. Следует отметить, что эквивалент имеет также поперечные ветви на нейтральную плоскость системы как пассивные – проводимости, так и активные – задающие мощности нагрузки и генерации (на рис. 3.12 не показаны).

Выпрямитель электрического тока – электронная схема, предназначенная для преобразования переменного электрического тока в постоянный (однополярный) электрический ток.
В полупроводниковой аппаратуре выпрямители исполняются на полупроводниковых диодах. В более старой и высоковольтной аппаратуре выпрямители исполняются на электровакуумных приборах – кенотронах. Раньше широко использовались – селеновые выпрямители.
Для начала вспомним, что собой представляет переменный электрический ток. Это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону.

В переменном электрическом токе можно условно выделить положительные и отрицательные полупериоды. Всё то, что больше нулевого значения относится к положительным полупериодам (положительная полуволна – красным цветом), а всё, что меньше (ниже) нулевого значения – к отрицательным полупериодам (отрицательная полуволна – синим цветом).
Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делая направление тока односторонним.
Схемы построения выпрямителей сетевого напряжения можно поделить на однофазные и трёхфазные, однополупериодные и двухполупериодные.
Для удобства мы будем считать, что выпрямляемый переменный электрический ток поступает с вторичной обмотки трансформатора. Это соответствует истине и потому, что даже электрический ток в домашние розетки квартир домов приходит с трансформатора понижающей подстанции. Кроме того, поскольку сила тока – величина, напрямую зависящая от нагрузки, то при рассмотрении схем выпрямления мы будем оперировать не понятием силы тока, а понятием – напряжение, амплитуда которого напрямую не зависит от нагрузки.
На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

Из рисунка видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы – анод и катод местами, то на выходе окажется, что отсечена не отрицательная, а положительная полуволна.

Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:

U_ср = U_max / π = 0,318 U_max

где: π - константа равная 3,14.

Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребляющих большой ток.
Наиболее распространёнными являются однофазные двухполупериодные выпрямители. Существуют две схемы таких выпрямителей – мостовая схема и балансная.
Рассмотрим мостовую схему однофазного двухполупериодного выпрямителя и его работу.

Если ток вторичной обмотки трансформатора течёт по направлению от точки «А» к точке «В», то далее от точки «В» ток течёт через диод VD3 (диод VD1 его не пропускает), нагрузку R_н, диод VD2 и возвращается в обмотку трансформатора через точку «А». Когда направление тока вторичной обмотки трансформатора меняется на противоположное, то вышедший из точки «А», ток течёт через диод VD4, нагрузку R_н, диод VD1 и возвращается в обмотку трансформатора через точку «В».
Таким образом, практически отсутствует промежуток времени, когда напряжение на выходе выпрямителя равно нулю.
Рассмотрим балансную схему однофазного двухполупериодного выпрямителя.

По своей сути это два однополупериодных выпрямителя, подключенных параллельно в противофазе, при этом начало второй обмотки соединено с концом первой вторичной обмотки. Если в мостовой схеме во время действия обоих полупериодов сетевого напряжения используется одна вторичная обмотка трансформатора, то в балансной схеме две вторичных обмотки (2 и 3) используются поочерёдно.
Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению:

U_ср = 2*U_max / π = 0,636 U_max

где: π - константа равная 3,14.

Представляет интерес сочетание мостовой и балансной схемы выпрямления, в результате которого, получается двухполярный мостовой выпрямитель, у которого один провод является общим для двух выходных напряжений (для первого выходного напряжения, он отрицательный, а для второго - положительный):
