Пуш-пул (push-pull)




Импульсные преобразователи напряжения с трансформаторами

Само преобразование происходит в трансформаторе, при этом не важно на железе он - для низких частот; или на феррите - для высоких от 1кГц до 500 и выше кГц.
Суть процессов всегда одинакова: если в первой обмотке трансформатора 10 витков, а во второй 20 и мы приложим переменное напряжение 10 вольт к первой, то во второй мы получим переменное напряжение той же частоты но 20 вольт и соответственно с 2 раза меньшим током чем течёт в первой обмотке.

То есть задача сводится к получению переменного напряжения, которое необходимо приложить к первичной обмотке, от источника постоянного тока питающего преобразователь.

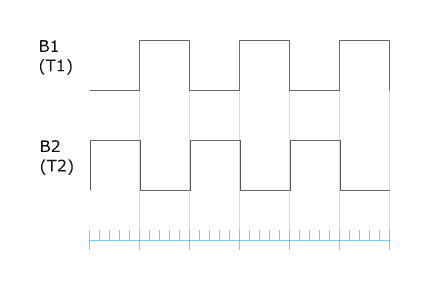

Сигналы на входах по отношению к общему проводу:





Работает следующим образом:
когда транзистор T1 открыт, ток течёт через верхнюю половину обмотки - L1.1, затем транзистор T1 закрывается и открывается транзистор T2, ток начинает протекать через нижнюю половину обмотки - L1.2, так как верхняя половина обмотки L1 включена своим концом к +ПИТ а нижняя началом, то магнитное поле в сердечнике трансформатора при открытии T1 течёт в одну сторону, а при открытии T2 в другую, соответственно на вторичной обмотке L2 создаётся переменное напряжение.
L1.1 и L1.1 выполняются как можно более идентичными друг другу.
Преимущества:
Высокая эффективность при работе от низкого напряжения питания (через каждую половину обмотки и транзистор протекает только половина необходимого тока).
Недостатки:
Выбросы напряжения на стоках транзисторов равные удвоенному напряжению питания (например когда T1 открыт, а T2 закрыт, то ток течёт в L1.1 в свою очередь в L1.2 магнитное поле создаёт напряжение равное напряжению на L1.1 которое суммируясь с напряжением источника питания воздействует на закрытый T2).
То есть необходимо выбирать транзисторы на большее допустимое максимальное напряжение.
Применение:
Преобразователи, питающиеся от низкого напряжения (порядка 12 вольт).
