Наиболее рациональным решением будет включить вместо Rос резистор переменного сопротивления. Последовательно с ним включим постоянный резистор сопротивлением 2,4 кОм по ряду E6

Так как для дифференциального усилителя R7=R8=Rвх, а R21+R10=R9+R22=Roc, то следовательно:

R7 - Резистор С2-33-0,125—1000к ±5%

R8 - Резистор С2-33-0,125—1000к ±5%

R21- Резистор СП5—2-0,5—470 ±10%

R10- Резистор С2-33-0,125—2,4к ±10%

R9- Резистор С2-33-0,125—2,4к ±10%

R22- Резистор СП5—2-0,5—470 ±10%

R11 - Резистор С2-33-0,125—100к ±5%

Переходим к расчёту АЦП.

Вход AI1 соединяем с выходом усилителя, а вход AI2 используем для компенсации смещения. Подаём на него напряжение питания Uпит= 5 В, устанавливаем делитель напряжения. Т.к. Uсм<<Uпит, то приходится устанавливать дополнительные резисторы (для повышение точности калибровки).

По з-ну Ома для участка цепи IR12+IR13+IR14=10B;

IR12=0,6 В; (т.к. напряжение смещения может быть порядка +- 30 мВ)

IR14=IR13;

пусть I=1 мА, тогда:

0,001R14+0,001*R13+0, 001*R12=10B

Тк R14=R13, а IR12=0,6 В

0,001*R14 =4,7 B

R14=4700 Oм= R13

R13 - Резистор С2-33-0,125—4,7к ±5%

R14 - Резистор С2-33-0,125—4,7к ±5%

Тогда U13= 0,001*4700=4,7=U14; U12=0,6 B => R12=600 Ом

R12 - Резистор СП3-39-0,5—680 ±10%

Uопорное у данного АЦП не должно быть больше 10 В. Так как у него 8 выходов (мы используем только 7, но прибор учитывает все имеющиеся выходы), то значит он способен различать 256 значений напряжения от 0 до Uоп. Зададим Uоп= 5 В (параллельно Uпит), тогда следовательно 1 число будет 5В/256, но нам нужно 100 чисел:

Uвх=(5*100)/256=1,95 В

Напряжение 1,95 Вольта на входе АЦП соответствует числу 100. Коэффициент усилителя должен быть как раз таким, чтобы при 45 градусах Uвых усилителя было 1,95 В. (расчёт произведен на странице 10, расчёт операционного усилителя).

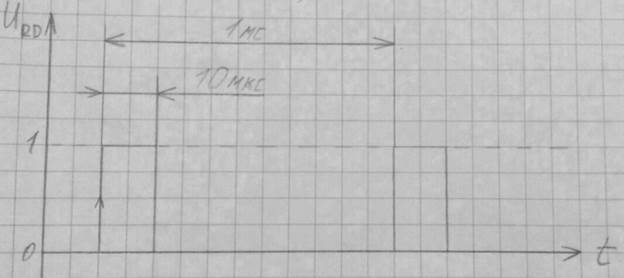

Для того, чтобы данные получаемые с АЦП обновлялись в соответствии с изменением температуры, необходимо сделать механизм, который бы перезапускал расчёт с определенной частотой. Для этого воспользуемся входами АЦП CS и RD. При CS=0 схема активна, при RD=1 происходит сброс, даже если на CS в этот момент оставался ноль. Поэтому мы можем заземлить CS, а к входу RD приделать генератор импульсов определенной частоты. Пусть АЦП будет работать с частотой 1 КГц, в таком случае генератор должен создавать импульсы такого вида:
