Порядок проведения экспериментов. Эксперимент №1. Исследование характеристик детектора нулевого уровня с подачей сигнала на неинвертирующий вход ОУ

Эксперимент №1. Исследование характеристик детектора нулевого уровня с подачей сигнала на неинвертирующий вход ОУ.

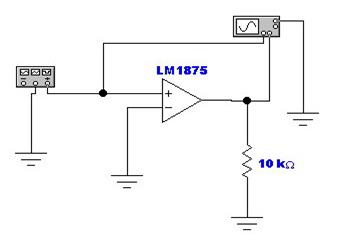

а) Характеристика выход – вход. Собрать схему, изображенную на рис. №28. Включить питание. В полученной на экране характеристике отклонение луча по оси Y (канал В) определяется выходным напряжением , а по Оси Х (канал А) – входным . Зарисовать характеристику выход – вход и определить по ней пороговое напряжение.

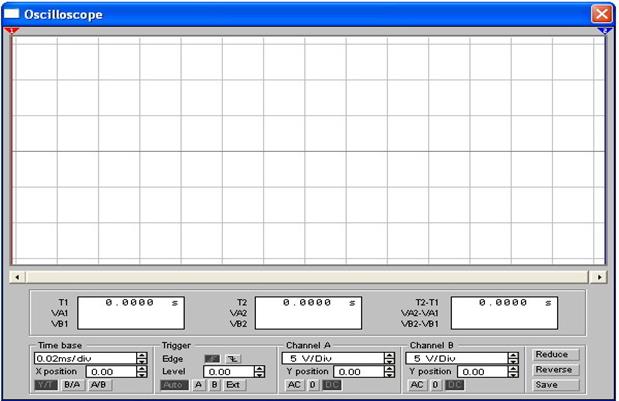

б) Осциллограммы входного и выходного напряжения. Перевести осциллограф в режим Y/T, установить масштаб напряжения на входе А 2V/div. Включить питание. Зарисовать полученные осциллограммы входного

и выходного напряжений. Определить пороговое значение входного напряжения и сравнить его со значением, определенным в предыдущем пункте. Значение порогового напряжения занести в таблицу №6.

Рис. 28

Эксперимент №2. Исследование характеристик детектора нулевого уровня с подачей сигнала на инвертирующий вход ОУ.

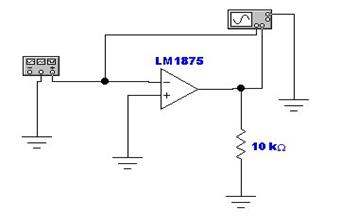

а) Характеристика выход – вход. Собрать схему, изображенную на рис. 29. Включить питание. Зарисовать характеристику выход – вход и определить по ней значение порогового напряжения (23).

б) Осциллограммы входного и выходного напряжения. Перевести осциллограф в режим Y/T, установить масштаб напряжения на входе А 2V/div. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. Определить пороговое значение (23) входного напряжения и сравнить его со значением, определенным в предыдущем пункте. Значение порогового напряжения занести в таблицу №6.

Рис. 29

Эксперимент №3. Исследование характеристик компаратора с положительным опорным напряжением.

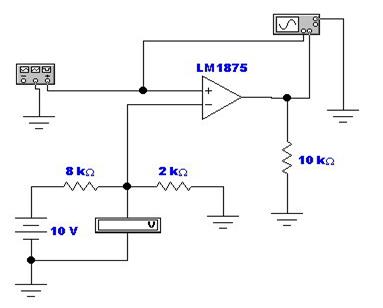

а) Характеристика выход – вход. Собрать схему, изображенную на рис.№30. Включить питание. Зарисовать характеристику выход – вход и определить по ней значение порогового напряжения (23).

б) Осциллограммы входного и выходного напряжения. Перевести осциллограф в режим Y/T, установить масштаб напряжения на входе А 2V/div. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. Определить пороговое значение входного напряжения и сравнить его со значением, определенным в предыдущем пункте. Значение порогового напряжения занести в таблицу №6.

Рис. 30

Эксперимент №4. Исследование характеристик компаратора с отрицательным опорным напряжением.

а) Характеристика выход – вход. Собрать схему, изображенную на рис.№31. Включить питание. Зарисовать характеристику выход – вход и определить по ней значение порогового напряжения.

б) Осциллограммы входного и выходного напряжения. Перевести осциллограф в режим Y/T, установить масштаб напряжения на входе А 2V/div. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. Определить пороговое значение входного напряжения и сравнить его со значением, определенным в предыдущем пункте. Значение порогового напряжения занести в таблицу.

Рис. 31

Эксперимент №5. Исследование характеристик компаратора с опорным напряжением, задаваемым стабилитроном.

а) Характеристика выход – вход. Собрать схему, изображенную на рис.№32. Включить питание. Зарисовать характеристику выход – вход и определить по ней значение порогового напряжения.

б) Осциллограммы входного и выходного напряжения. Перевести осциллограф в режим Y/T, установить масштаб напряжения на входе А 2V/div. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. Определить пороговое значение входного напряжения и сравнить его со значением, определенным в предыдущем пункте, а также с напряжением стабилизации стабилитрона. Значение порогового напряжения занести в таблицу.

Рис. 32

Эксперимент №6. Исследование характеристик компаратора с фиксацией опорного напряжения.

а) Осциллограммы входного и выходного напряжений. Собрать схему, изображенную на рис. 33. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. По осциллограммам определить уровни выходного и порогового напряжений.

б) Осциллограммы входного и выходного напряжений при обратном включении стабилитрона. В схеме на рис. 33 изменить направление включения стабилитрона на обратное. Повторить операции пункта а) и занести результаты в таблицу.

Рис. 33

Эксперимент №7. Исследование характеристик компаратора с фиксированной зоной входного напряжения. Собрать схему, изображенную на
рис. 34. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. Определить пороговые напряжения и по формулам (23, 24).

Рис. 34

Эксперимент №8. Исследование характеристик триггера Шмита.

а) Характеристика выход – вход. Собрать схему, изображенную на рис.№35. Включить питание. Зарисовать характеристику выход – вход и определить по ней верхнее и нижнее значение порогового напряжения.

б) Осциллограммы входного и выходного напряжения. Перевести осциллограф в режим Y/T, установить масштаб напряжения на входе А 2V/div. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. По осциллограммам определить значения пороговых напряжений и сравнить их со значениями, определенными в предыдущем пункте. Значения пороговых напряжений занести в таблицу №6.

Параметры генератора:

Frequency: 50 Гц

Amplitude: 4B

Рис. 35

Таблица №6

Компараторы
Эксперимент 1	Измерение	Расчет	Эксперимент 5	Измерение	Расчет
Uпор, В		Uпор, В
Uвхпор, В		Uвхпор, В
Эксперимент 2	Измерение	Расчет	Эксперимент 6	Измерение	Расчет
Uпор, В		Uвых, В	Uпор, В
Uвхпор, В		Uвых, В	Uпор, В
Эксперимент 3	Измерение	Расчет	Эксперимент 7	Измерение	Расчет
Uпор, В		Uн. пор, В	Uв.пор, В
Uвхпор, В
Эксперимент 4	Измерение	Расчет	Эксперимент 8	Измерение	Расчет
Uпор, В		Uн.пор, В	Uв.пор, В
Uвхпор, В		Uн.пор, В	Uв.пор, В
