Краткие теоретические сведения 1 страница
|
|
|
|
Цепи?

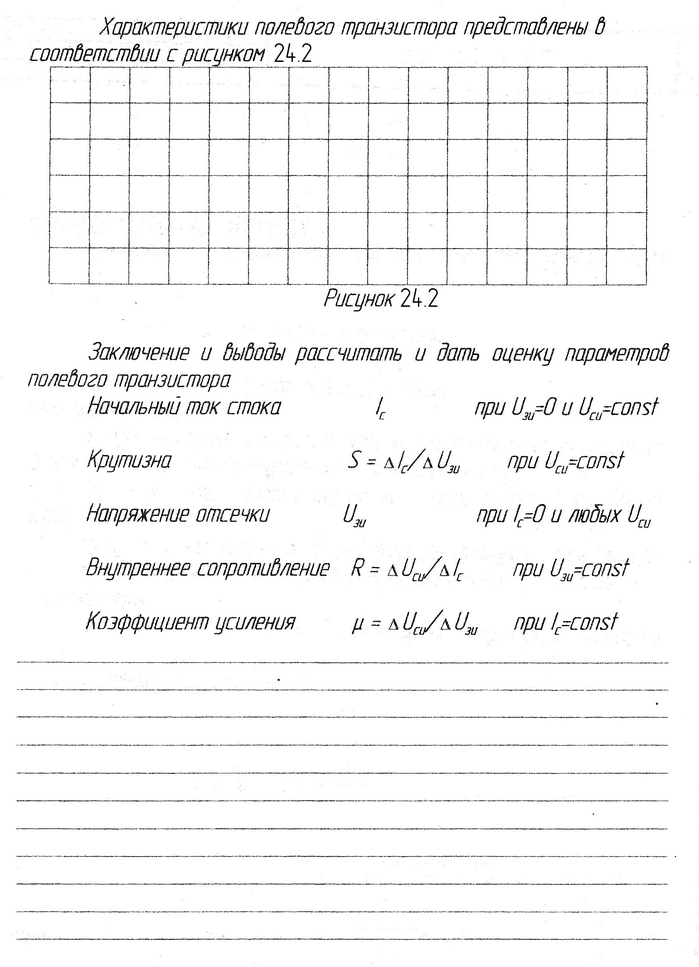

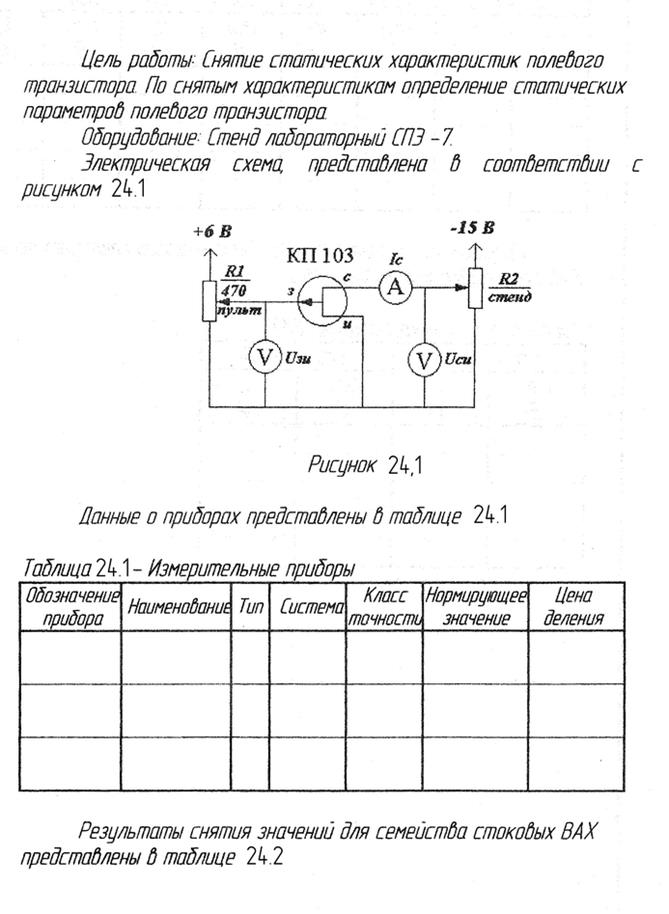

24. Л. Р. №21 – Исследование полевого транзистора
26 Л.Р. № 23 – Электроизмерительные приборы
Цель работы: Изучение электроизмерительных приборов, получение представлений о пределе измерения и цене деления, абсолютной и относительной погрешности, получение навыков работы с цифровыми измерительными приборами.
1. Характеристика электроизмерительного прибора.
| Наименование прибора | |||
| Система измерения | |||
| Предел измерения | |||
| Число делений шкалы | |||
| Цена деления | |||
| Минимальное значение | |||
| Класс точности | |||
| Допустимая максимальная абсолютная погрешность | |||
| Род тока |
Изучение, применение мультиметра.
2. Измерение мультиметром напряжения
| Клеммы | +5 В | +12 В | -12 В | ~12 В | ~220 В |
| Измерение | |||||
| Абсолютная погрешность | |||||
| Относительная погрешность |
3. Измерение мультиметром сопротивления
| Сопротивление. Ом | 5 | 10 | 20 | 30 | 40 | 50 |
| Измерение. Ом | ||||||
| Абсолютная погрешность | ||||||
| Относительная погрешность |
Изучение, применение компьютера.
Измерение действующих и максимальных значений переменного тока и напряжения, измерение периода
PV
МЭ
Абсолютная погрешность:
∆ = АИЗМ – А
Относительная погрешность:
δ =
| U | I,A | Um | Im | Ic | Um | Im | F = 1/T, Гц |
U i
Дата выполнения работы: «» 200Г
|
|
|
|
|
|
(подпись студента)(подпись и ФИО преподавателя)
Дата защиты работы: «»200г
(Подпись студента) (Подпись и ФИО преподавателя)
Результат защиты:
5.Контрольные вопросы:
1. Каков принцип действия приборов магнитоэлектрической и электромагнитной систем?
2. Что такое предел измерения?
3. Как определяется цена деления?
4. Что такое абсолютная погрешность измерения?
5. Что характеризует класс точности?
6. В какой части шкалы прибора измерение точнее и почему?
7. Каковы основные достоинства цифровых измерительных приборов?

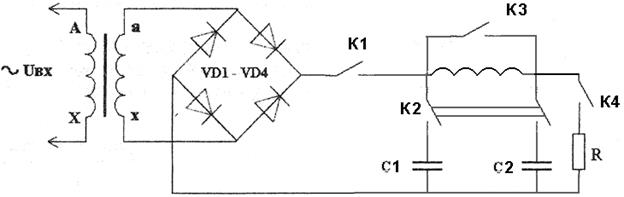

Л.Р. № 24 - однофазный выпрямитель на мостовой схеме
Цель работы: Ознакомится с принципом работы и основными свойствами однофазного двухполупериодного выпрямителя, изучить влияние сглаживающих фильтров на работу выпрямительного устройства.
Таблица 1
| U2m | U20 | T, сек | f, Гц | U2m/U20 |
Таблица 2
| UHm | Ud0 | Тп,, сек | fП, Гц | Ud0/U20 |
Таблица 3
| Параметры | Тип фильтра | ||||
| Отключён | Сф1 | Сф2 | LФ | LФСф | |
| 2Udmnep | |||||
| Ud | |||||
| q= Udmnep/ Ud |
Таблица 4
| Тип фильтра | Параметр | Нагрузка | ||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Отключён | Ud,B Id,A | |||||||
| Ёмкостной | Ud,B Id,A | |||||||
| Индуктивный | Ud,B Id,A | |||||||
| Индуктивно-ёмкостной | Ud,B Id,A |
|
|
|
|
|
|
|
|
