Компенсаційні стабілізатори постійні напруги і токи

Ці стабілізатори є системами автоматичного регулювання, у яких завдяки наявності негативного зворотного зв'язку забезпечується сталість напруги і струму на навантажувальному резисторі з високим ступенем точності рисЗ. До достоїнств компенсаційних стабілізаторів постійної напруги і токи відносяться: високий коефіцієнт стабілізації (ДО>1000), низький внутрішній опір (10³... 10 ⁵Ом); практична безінерційність, відсутність власних перешкод.

Недоліки - невисокий КПД не перевищуючий 0.5...…06; велика складність, а отже, менша надійність, значна маса, габарити і вартість.

Хід роботи

1.Вивчити структурні схеми параметричних і компенсаційних стабілізаторів.

2. Розглянути принципи постійного стабілізатора послідовної напруги, технічні параметри роботи стабілізаторів.

3. Вивчити принцип роботи стабілітрона.

4. Зібрати схему однокаскадного стабілізатора послідовного типу без підсилювального елемента.

5. Досліджувати схему стабілізатора. Обчислити коефіцієнт стабілізації схеми.

6. Зібрати схему на рис 6. Змінюючи R1 і R3 переконатися малою залежністю коефіцієнта стабілізації від прикладеної напруги і навантаження.

Рис. 3. Параметричний стабілізатор напруги.

Рис.3. Параметричний стабілізатор струму.

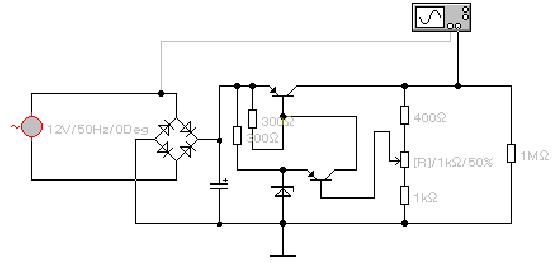

Рис 5. Компенсаційний стабілізатор.

Рис. 6. Стабілізатор на ИС.

Контрольні питання:

1. Поясните принцип роботи компенсаційного стабілізатора напруги, призначення і взаємодія його основних вузлів.

2. Що таке коефіцієнт стабілізації і як його визначити теоретично і практично?

3. Перелічите можливі способи збільшення коефіцієнта стабілізації.

4. У чому перевага стабілізаторів напруги в мікросхемному виконанні в порівнянні зі стабілізаторами на дискретних елементах.

5. Для чого в стабілізаторах використовуються складені транзистори?

6. Перелічите основні типи інтегральних стабілізаторів напруги, поясните їхні відмінності і функціональні можливості.
