Значения коэффициента R

Значения коэффициента

------------------------T-----------------------------------------

Угловая высота середины ¦ Значения коэффициента q

____________________________________________________________________________________

Не является официальным изданием предназначено для ознакомительных целей.

Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

светопроема над рабочей +--------------------T--------------------

поверхностью, град ¦ в зоне с устойчивым ¦ на остальной

¦ снежным покровом ¦ территории СССР

------------------------+--------------------+--------------------

2 ¦ 0,71 ¦ 0,46

6 ¦ 0,74 ¦ 0,52

10 ¦ 0,77 ¦ 0,58

14 ¦ 0,80 ¦ 0,64

18 ¦ 0,84 ¦ 0,69

22 ¦ 0,86 ¦ 0,75

26 ¦ 0,90 ¦ 0,80

30 ¦ 0,92 ¦ 0,86

34 ¦ 0,95 ¦ 0,91

38 ¦ 0,98 ¦ 0,96

42 ¦ 1,00 ¦ 1,00

46 ¦ 1,04 ¦ 1,04

50 ¦ 1,08 ¦ 1,08

54 ¦ 1,12 ¦ 1,12

58 ¦ 1,16 ¦ 1,16

62 ¦ 1,18 ¦ 1,18

66 ¦ 1,21 ¦ 1,21

70 ¦ 1,23 ¦ 1,23

74 ¦ 1,25 ¦ 1,25

78 ¦ 1,27 ¦ 1,27

82 ¦ 1,28 ¦ 1,28

86 ¦ 1,28 ¦ 1,28

90 ¦ 1,29 ¦ 1,29

____________________________________________________________________________________

Не является официальным изданием предназначено для ознакомительных целей.

Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

Примечание. При промежуточных значениях угловой высоты значения

коэффициента находятся линейной интерполяцией.

Таблица 36

----------T-------------T---------------------------------------T----------

Отделочный ¦ Индекс ¦ Индекс противостоящего здания ¦ Схема

материал ¦ противостоя- ¦ Нl ¦ расположе-

фасада ¦ щего здания ¦ в разрезе Z = ---------- ¦ ния проти-

противос- ¦ в плане ¦ 2 (Р + l) h ¦ востоящего

тоящего ¦ l l ¦ 1 ¦ здания

здания ¦ п +----T----T----T----T----T----T----T----+

¦ Z = -------- ¦ 0,1 ¦ 0,5 ¦ 1 ¦ 1,5 ¦ 2 ¦ 3 ¦ 4 ¦ 5 и ¦

¦ 1 (Р + l)а ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ бо- ¦

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ лее ¦

----------+-------------+----+----+----+----+----+----+----+----+----------

1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11

----------+-------------+----+----+----+----+----+----+----+----+----------

Кирпич или ¦ 1 ¦ 0,14 ¦ 0,25 ¦ 0,26 ¦ 0,23 ¦ 0,2 ¦ 0,15 ¦ 0,11 ¦ 0,06 ¦ Разрез

бетон ¦ 1,5 ¦ 0,14 ¦ 0,23 ¦ 0,25 ¦ 0,22 ¦ 0,19 ¦ 0,14 ¦ 0,1 ¦ 0,05 ¦

¦ 3 ¦ 0,14 ¦ 0,21 ¦ 0,23 ¦ 0,2 ¦ 0,18 ¦ 0,12 ¦ 0,08 ¦ 0,04 ¦

¦ 6 ¦ 0,14 ¦ 0,2 ¦ 0,22 ¦ 0,2 ¦ 0,17 ¦ 0,12 ¦ 0,08 ¦ 0,04 ¦ План

¦ 10 и более ¦ 0,14 ¦ 0,18 ¦ 0,2 ¦ 0,18 ¦ 0,16 ¦ 0,11 ¦ 0,08 ¦ 0,04 ¦ черт.

____________________________________________________________________________________

Не является официальным изданием предназначено для ознакомительных целей.

Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

----------+-------------+----+----+----+----+----+----+----+----+

Блоки ¦ 1 ¦ 0,16 ¦ 0,3 ¦ 0,3 ¦ 0,26 ¦ 0,23 ¦ 0,17 ¦ 0,13 ¦ 0,07 ¦

облицовоч- ¦ 1,5 ¦ 0,16 ¦ 0,26 ¦ 0,28 ¦ 0,25 ¦ 0,22 ¦ 0,16 ¦ 0,12 ¦ 0,06 ¦

ные кера- ¦ 3 ¦ 0,16 ¦ 0,24 ¦ 0,26 ¦ 0,24 ¦ 0,2 ¦ 0,14 ¦ 0,1 ¦ 0,05 ¦

мические ¦ 6 ¦ 0,16 ¦ 0,23 ¦ 0,25 ¦ 0,23 ¦ 0,2 ¦ 0,13 ¦ 0,09 ¦ 0,05 ¦

¦ 10 и более ¦ 0,16 ¦ 0,21 ¦ 0,23 ¦ 0,21 ¦ 0,18 ¦ 0,12 ¦ 0,09 ¦ 0,04 ¦

----------+-------------+----+----+----+----+----+----+----+----+

Краска ¦ 1 ¦ 0,2 ¦ 0,36 ¦ 0,37 ¦ 0,33 ¦ 0,29 ¦ 0,21 ¦ 0,16 ¦ 0,08 ¦

фасадная ¦ 1,5 ¦ 0,2 ¦ 0,33 ¦ 0,35 ¦ 0,32 ¦ 0,28 ¦ 0,2 ¦ 0,15 ¦ 0,07 ¦

цветная на ¦ 3 ¦ 0,2 ¦ 0,3 ¦ 0,33 ¦ 0,3 ¦ 0,25 ¦ 0,18 ¦ 0,12 ¦ 0,06 ¦

бетоне ¦ 6 ¦ 0,2 ¦ 0,29 ¦ 0,32 ¦ 0,29 ¦ 0,24 ¦ 0,17 ¦ 0,12 ¦ 0,06 ¦

светлая ¦ 10 и более ¦ 0,2 ¦ 0,26 ¦ 0,29 ¦ 0,26 ¦ 0,23 ¦ 0,16 ¦ 0,11 ¦ 0,05 ¦

атмосферо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

стойкая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

----------+-------------+----+----+----+----+----+----+----+----+

Краска ¦ 1 ¦ 0,25 ¦ 0,45 ¦ 0,46 ¦ 0,4 ¦ 0,37 ¦ 0,27 ¦ 0,2 ¦ 0,1 ¦

фасадная ¦ 1,5 ¦ 0,25 ¦ 0,42 ¦ 0,44 ¦ 0,4 ¦ 0,35 ¦ 0,24 ¦ 0,19 ¦ 0,09 ¦

на бетоне ¦ 3 ¦ 0,25 ¦ 0,38 ¦ 0,41 ¦ 0,37 ¦ 0,32 ¦ 0,22 ¦ 0,15 ¦ 0,08 ¦

белая ат- ¦ 6 ¦ 0,25 ¦ 0,37 ¦ 0,4 ¦ 0,36 ¦ 0,31 ¦ 0,21 ¦ 0,15 ¦ 0,08 ¦

мосферо- ¦ 10 и более ¦ 0,25 ¦ 0,33 ¦ 0,36 ¦ 0,32 ¦ 0,28 ¦ 0,19 ¦ 0,14 ¦ 0,07 ¦

стойкая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

- длина и высота противостоящего здания, м;

- расстояние расчетной точки А в рассматриваемом помещении от внешней

поверхности наружной стены, м;

- удаление противостоящего здания, м;

____________________________________________________________________________________

Не является официальным изданием предназначено для ознакомительных целей.

Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

- ширина окна в плане и высота верхней грани окна над полом, м.

Примечание. При расположении противостоящего здания торцом значения

коэффициента R умножаются на 1,5.

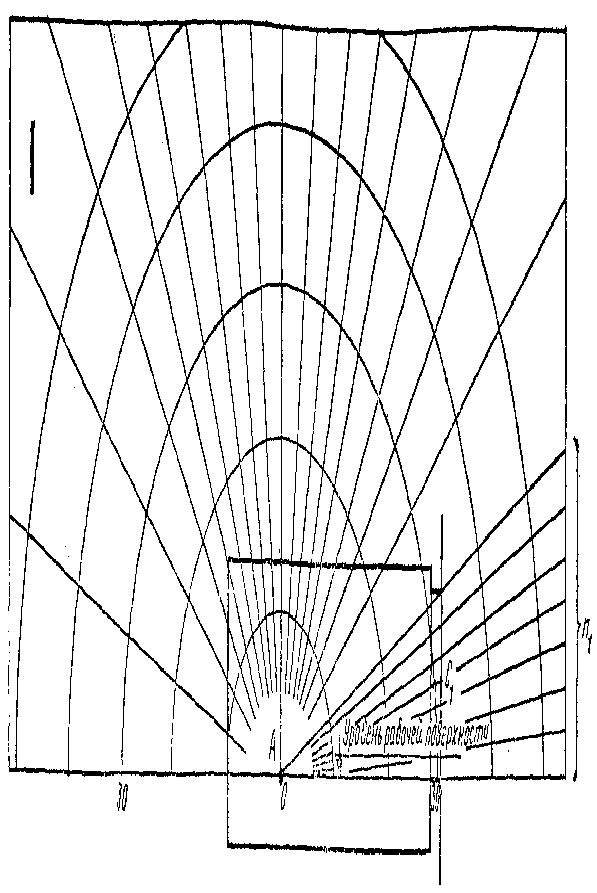

Геометрический коэффициент естественной освещенности определяется с

помощью графиков I, II и III (рис. 2, 3 и 4).

Геометрический коэффициент естественной освещенности, учитывающий прямой

свет неба, в какой-либо точке помещения при боковом освещении определяется по

формуле

, (13)

где - количество лучей по графику I, проходящих от неба через световые

проемы в расчетную точку на поперечном разрезе помещения (рис. 5);

- количество лучей по графику II, проходящих от неба через световые проемы в

расчетную точку на плане помещения (рис. 6).

____________________________________________________________________________________

Не является официальным изданием предназначено для ознакомительных целей.

Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

____________________________________________________________________________________

Не является официальным изданием предназначено для ознакомительных целей.

Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

Рис. 5. Определение количества лучей, проходящих через световые проемы в
