Сумме их емкостей 2 страница




5. подвода к статору постоянного напряжения



206. Коллектор представляет собой цилиндр, насаженный на вал двигателя и избранный из:

1. изолированных друг от друга медных пластин

2. неизолированных друг от друга медных пластин

3. изолированных друг от друга кварцевых пластин

4. неизолированных друг от друга кварцевых пластин

5. изолированных друг от друга пластин



207. В процессе работы электродвигателя постоянного тока щетки, скользя по поверхности вращающегося коллектора, последовательно переходят с одной коллекторной пластины на другую. При этом происходит:

1. переключение параллельных секций обмотки якоря и изменение тока в них

2. переключение параллельных секций обмотки индуктора и изменение тока в них

3. переключение параллельных секций обмотки якоря и постоянство тока в них

4. переключение параллельных секций обмотки индуктора и постоянство тока в них

5. перераспределение энергии



208. В момент коммутации в короткозамкнутой секции обмотки под влиянием собственного магнитного поля наводится:

1. э. д. с. самоиндукции

2. ток

3. напряжение

4. мощность

5. сопротивление



209. В начальный момент пуска двигателя якорь неподвижен и противо-э. д. с. и напряжение в якоре равна нулю, поэтому:

1. Iп = U / Rя

2.

3.

4.

5.



210. пусковой ток двигателей постоянного тока превышает в

1.10 - 20 раз и более номинальный

2. 1-2 раз и менее номинальный

3. 5 раз и более номинальный

4. 10-20 раз и менее номинальный

5. 5 раз



211. Величина сопротивления пускового реостата выбирается по …

1.допустимому пусковому току двигателя

2. напряжению

3. ЭДС

4. мощностью

5. переменному току



212. Пусковой реостат выполняют ступенчатым для улучшения:

1. плавности пуска электродвигателя

2. плавности тормоза электродвигателя

3. тока

4. напряжения

5. проводимости



213. Частота вращения двигателя постоянного тока:

1.

2.

3.

4.

5.



214. частоту вращения электродвигателя постоянного тока можно регулировать тремя путями

1. изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю напряжения и изменением сопротивления в цепи якоря

2. изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю тока и изменением сопротивления в цепи якоря

3. изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю напряжения и изменением сопротивления в цепи индуктора

4. изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю тока и изменением сопротивления в цепи индуктора

5. изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю переменного тока и изменением сопротивления в цепи индуктора



215. В электроприводах с электродвигателями постоянного тока применяют три способа торможения

1. динамическое, рекуперативное и торможение противовключением

2. изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю напряжения и изменением сопротивления в цепи якоря

3. динамическое, рекуперативное и подвода тока

4. торможение противовключением, изменением потока возбуждения электродвигателя, изменением подводимого к электродвигателю напряжения

5. рекуперативное, изменением подводимого к электродвигателю напряжения и изменением сопротивления в цепи якоря



216. Динамическое торможение электродвигателя постоянного тока осуществляется путем

1. замыкания обмотки якоря двигателя накоротко или через резистор

2. холостого хода

3. изменением потока возбуждения электродвигателя

4. замыкания обмотки индуктора двигателя накоротко или через резистор

5. замыкания обмотки якоря двигателя накоротко или через конденсатор



217.Рекуперативное торможение электродвигателя постоянного тока осуществляется в том случае, когда включенный в сеть электродвигатель вращается исполнительным механизмом со скоростью:

1. превышающей скорость идеального холостого хода

2. меньшей скорость холостого хода

3. света

4. превышающей скорость неидеального холостого хода

5. превышающей скорость идеального источника



218.Торможение противовключением электродвигателя постоянного тока осуществляется путем

1. изменения полярности напряжения и тока в обмотке якоря

2. изменения полярности напряжения и тока в обмотке индуктора

3. изменения напряжения в обмотке индуктора

4. изменения полярности напряжения в обмотке якоря

5. изменения тока в обмотке якоря



219. Основной магнитный поток в нормальных электродвигателях постоянного тока создается:

1. обмоткой возбуждения, которая расположена на сердечниках полюсов и питается постоянным током

2. обмоткой возбуждения, которая расположена на статоре и питается постоянным током

3. обмоткой возбуждения, которая расположена на сердечниках полюсов и питается переменным током

4. обмоткой возбуждения, которая расположена на статоре и питается переменным током

5. обмоткой возбуждения, которая расположена на роторе и питается постоянным током



220. наиболее экономичными и совершенными по сравнению с другими многофазными цепями являются

1. Трехфазные цепи

2. двухфазные

3. однофазные

4. четырехфазные

5. пятифазные



221. В нормальном режиме фазные ЭДС генераторов и трансформаторов образуют:

1. симметричную систему

2. несимметричную систему

3. открытую систему

4. закрытую систему

5. симметричную систему и несимметричную систему



222. фазные ЭДС в симметричной системе определяются:

1.

2.

3.

4.

5.



223. напряжения между фазами и нулевым проводом или нейтралью называются:

1. фазными напряжениями

2. линейными напряжениями

3. нефазными напряжениями

4. нелинейными напряжениями

5. ЭДС



224. напряжения между фазами, (причем эти напряжения могут быть найдены по известным фазным напряжениям) называются:

1. линейные напряжения

2. фазные напряжения

3. нелинейные напряжения

4. нефазные напряжения

5. ЭДС



225. Трехфазная цепь с одинаковой нагрузкой фаз называется

1. симметричной

2. несимметричной

3. линейной

4. нелинейной

5. нейтральной



226. Двигатель, у которого частота вращения магнитного поля статора не совпадает с частотой вращения ротора называется:

1. асинхронным

2. синхронным

3. генератором

4. двигателем

5. трансформатором



227. В синхронном двигателе частота вращения магнитного поля статора и частота вращения ротора:

1. совпадают

2. не совпадают

3. не одинаковые

4.друг к другу прямо пропорциональны

5. друг к другу обратно пропорциональны



228. По принципу возникновения вращающего момента электродвигатели можно разделить на:

1. гистерезисные и магнитоэлектрические

2. переменные и постоянные

3. гистерезисные и переменные

4. магнитоэлектрические и переменные

5. гистерезисные и постоянные



229. Электродвигатель переменного тока, в котором частота вращения ротора отличается от частоты вращающего магнитного поля, создаваемого питающим напряжением называется:

1.Асинхронный электродвигатель

2. Синхронный электродвигатель

3. Электродвигатель постоянного тока

4. Электродвигатель

5. Трансформатор



230. Какой угол между напряжением и током на ёмкости:

1. 900

2. 1700

3. 1800

4. 100

5. 1200



231. Схема состоит из последовательно соединённых активного сопротивления и катушки индуктивности, омические сопротивления которых равны.

Какой угол между входным гармоническим напряжением и током в этой цепи:

1. 450

2. 700

3. 1570

4. 120

5. 140



232. Действующее значение гармонического напряжения равно 10 В. Укажите амплитудное значение этого напряжения:

1. 14.1 В

2. 120 В

3. 5 В

4. 140 B

5. 2 B



233. В каких единицах измеряется активная мошность:

1. Ватт

2. Ампер

3. Джоуль

4. метр

5. ВАр



234. На какой угол сдвинуты фазные э.д.с. симметричного трёхфазного генератора:

1. 1200

2. 3000

3. 1000

4. 1500

5. 600



235. Правильное соотношение между модулями линейных и фазных напряжении для симметричного трёхфазного генератора при соединении звездой:

1.

2.

3.

4.

5.



236. Последовательный колебательный контур, состоящий из R, L, C. Укажите правильную запись резонансной частоты w0:

1.

2.

3.

4.

5.



237. Последовательный колебательный контур, состоящий из R, L, C. Что характеризует величина добротности контура:

1. величина добротности контура характеризует остроту резонансной кривой

2. величина добротности контура характеризует входной ток

3. величина добротности контура характеризует величину R

4. величина добротности контура характеризует величину L

5. величина добротности контура характеризует входное напряжение



238. Какой четырёхполюсник называется активным:

1 если он состоит из пассивных и активных элементов (источников электрическое энергии)

2. если он состоит только из пассивных элементов

3. если он состоит из пяти пассивных элементов

4. если он состоит из шести пассивных элементов

5. если он состоит из трёх пассивных элементов



239. Симметричный трехфазный потребитель, соединенный в звезду, подключен к

четырехпроводной трехфазной сети напряжением 380 в.

Определить ток нулевого провода, если сопротивление фазы приемника равно 9,5 ом:

1. 10=40 А;

2. 10=120 А;

3. 1<г=13,33 А;

4. 1о-0;

5. 500 А



240. Начальная фаза гармонического напряжения определяет:

1. значение напряжения в момент t = 0

2. время

3. частоту

4. значение тока в момент времени t = 0

5. период



241. Чему равно сопротивление идеальной катушки индуктивности в цепи постоянного тока:

1. 0

2. 5 кОм

3. бесконечно большое

4. 10 кОм

5. 200 кОм



242. В трёхфазных электрических цепях при соединении фаз звездой:

1. фазные токи равны линейным токам

2. фазные токи больше линейных токов

3. фазные токи меньше линейных токов

4.фазное напряжение равно линейному напряжению

5. фазные напряжение больше линейных напряжений



243. В трёхфазных электрических цепях при соединении при соединении фаз треугольником:

1. фазное напряжение равно линейному напряжению

2. фазные токи больше линейных токов

3. фазные токи меньше линейных токов

4. фазные токи равны линейным токам

5. фазные напряжение больше линейных напряжений



244. Условие резонанса напряжений:

1. wL = 1 / wC

2. wL = 100

3. wLC = 1

4. wC = 0

5. L = w / 2p



245. Полное сопротивление схемы в Омах при , ,

  1. 50
  2. 30
  3. 20
  4. 60
  5. 40

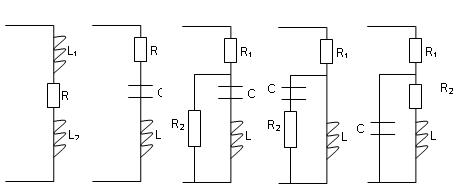

246. Резонанс напряжения возможен в цепях

а) б) в) г) д)

1. б и в

2. а и б

3. в и г

4. г и д

5. а и д



247. Резонанс токов возможен в цепях

а) б) в) г) д)

1. г и д

2. б и в

3. а и г

4. б и д

5. а и в



248. закон Ома для переменного тока имеет вид:

1.

2.

3.

4.

5.

249. Импедансом или полным сопротивлением называется величина:

1.

2.

3.

4.

5.

250. Определите угловую частоту и начальную фазу синусоидального тока

А.

1. ,

2. ,

3. ,

4. ,

5. 0, .

251. Определить сопротивление резистора R, если: .

1. 100 Ом,

2. 150 Ом,

3. 200 Ом,

4. 50 Ом,

5. 20 Ом.

252. Определить показание амперметра в схеме электрической цепи, если

1. 4A

2. 2A

3. 3A

4. 1A

5. 5A

253. Определить активную мощность, если

1. 100 Вт,

2. 200 Вт,

3. 300 Вт,

4. 400 Вт,

5. 1000 Вт.



254. Ток через конденсатор изменяется по закону A, емкость конденсатора мкФ. Определить действующее значение, значение напряжения на конденсаторе.



1. 50 В,

2. 100В,

3. 70,7 В,

4. 200 В,

5. 150 В.



255. Какая схема соответствует данной векторной диаграмме?

1.

2.

3.

4.

5.



256. Какая схема соответствует данной векторной диаграмме?

1.

2.

3.

4.

5.





257. Какая схема соответствует данной векторной диаграмме?

1.

2.

3.

4.

5.

258. Вычислите полную мощность S в цепи.





1. 2000 ВА

2. 2500 ВА

3. 3000 ВА

4. 500 ВА

5. 20 ВА



259. Индуктивное сопротивление катушки индуктивности определяется по формуле:

1. ,

2. ,

3. ,

4. ,

5. .

260. Емкостное сопротивление конденсатора определяется по формуле:

1. ,

2. ,



3. ,



4. ,



5. .



261. Какой характер имеет цепь в режиме резонанса?

1. активный,

2. емкостной,

3. индуктивный,

4. активно-емкостной,

5. активно-индуктивный.



262. Фазное напряжение в симметричной трехфазной системе, соединенной по схеме «звезда» равно Чему равно линейное напряжение?



1.

2.

3.

4.

5.



263. Чему равен ток нейтрального провода в симметричной трехфазной цепи при соединении генератора и нагрузки по схеме звезда?



1.

2.

3. .

4. .

5. .



264. Фазное напряжение в симметричной трехфазной системе, соединенной по схеме «треугольник» равно 220 В. Чему равно линейное напряжение?

1. 220 B.

2. 127 B.

3. 380 B.

4. 254 B.

5. 0.



265. Фазный ток в симметричной трехфазной системе, соединенной по схеме треугольник равен . Чему равен линейный ток?

1. 17,32 А.

2. 10 А.

3. 0.

4. 20 А.

5. 34,64 А.



266. Полная мощность в цепи в общем случае может быть записана в виде:

а.

б.

в.

г.

д.

1. б и д

2. а и в

3. а и б

4. г и д

5. в и г



267. Как влияет низкий коэффициент мощности на состояние линий электропередачи

1. возрастет ток, протекающий по линии, возрастают потери мощности в линии и требуется большее сечение проводов

2. полная мощность остается постоянной, коэффициент мощности не оказывает никакого влияния

3. уменьшается ток, протекающий по линии, уменьшаются потери мощности, требуется меньшее сечение проводов

4. ток протекающий по линии остается постоянным. Потери мощности в линии не изменяются

5. создается аварийный режим



268. Чем опасен резонанс напряжений

1. на реактивных элементах напряжение может превысить напряжение на входе, сильно возрастет ток, что приведет к пробою изоляции

2. на реактивных элементах напряжение не может превысить напряжение на зажимах источника, ток при резонансе напряжений минимален

3. ток и напряжение на входе не совпадают по фазе, это является аварийным режимом

4. напряжение на элементах индуктивности и емкости совпадут по фазе и общее напряжение усилится

5. ток на индуктивном и емкостном элементе совпадут по фазе и общий ток усилится



269. От каких ниже перечисленных ниже параметров, величин или свойств не зависит активное сопротивление неферромагнитных проводников

1. частоты тока катушки

2. сечения и температуры проводника

3. относительной диэлектрической проницаемости Еr среды, окружающей проводник

4. длины материала проводника

5. удельной проводимости материала проводника



270. От каких ниже перечисленных ниже параметров, величин или свойств не зависит индуктивное сопротивление катушки из неферромагнитного проводника

1. температуры катушки (в пределах допустимых температур 20-120 0С)

2. числа витков катушки

3. относительной магнитной проницаемости среды mr, в которой находится катушка

4. конфигурации катушки (длины и сечения катушки)

5. частоты тока катушки
