Измерение мощности

В цепях постоянного тока мощность измеряют электро- или ферродинамическим ваттметром. В цепях однофазного тока мощность измеряютэлектродинамическим, ферродинамическим или индукционным ваттметром.

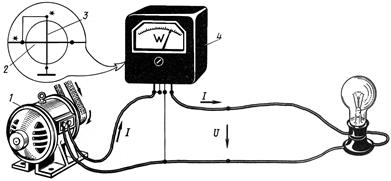

Рисунок 8.14 Схема для измерения мощности

Ваттметр 4 (рис.8.14) имеет две катушки: токовую 2, которая включается в цепь последовательно, и напряжения 3, которая включается в цепь параллельно.

Ваттметр является прибором, требующим при включении соблюдения полярности.

Поэтому его зажимы, к которым присоединяются проводники, идущие со стороны источника 1, обозначают звёздочками.

Измерение электрического сопротивления (электрическими мостами).

Рисунок 8.15. Мостовые схемы постоянного тока, применяемые для измерения сопротивлений

Мостовая схема (рис.8.15) состоит из источника питания, чувствительного прибора (гальванометра Г) и четырёх резисторов, включаемых в плечи моста: с неизвестным сопротивлением R₄ и известными сопротивлениями R₁, R₂, R₃, которые могут при измерениях измеряться.

Прибор включают в одну из диагоналей моста (измерительную), а источник питания – в другую (питающую). Сопротивления R₁, R₂, R₃ подбирают такими, что при замыкании контакта В показания прибора будут равны нулю (мост уравновешен). При этом неизвестное сопротивление R₄= (R₁/R₂) R₃.

Измерение сопротивления мостом постоянного тока осуществляется следующим образом: к зажимам 1 и 2 присоединяют неизвестное сопротивление R_х (R₄) (обмотку электрической машины или аппарата), к зажимам 3 и 4 – гальванометр, а к зажимам 5 и 6 – источник питания (сухой гальванический элемент или аккумулятор). Затем, изменяя сопротивления R₁, R₂, R₃ (в качестве которых используют магазины сопротивлений, переключаемых соответствующими контактами), добиваются равновесия моста, которое определяется по нулевому показанию гальванометра (при замкнутом контакте В).
