Цепь, содержащая резистивный и емкостной элементы

Участок цепи с емкостью С будем представлять как участок, обладающий емкостным сопротивлением xc.

В этом случае уравнение напряжений цепи (рис. 16а) имеет вид: Ū = Ū_r + Ū_c

На (рис. 16б) изображена векторная диаграмма цепи r и С.

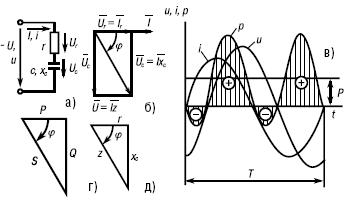

Рис. 16. Электрическая цепь, содержащая резистивный r и емкостный С элементы (а), ее векторная диаграмма (б), графики мгновенных значений (в), треугольники мощностей и сопротивлений (г и д)

Вектор напряжения Ū_r совпадает с вектором тока, вектор Ū_c отстает от вектора тока на угол 90°. Из диаграммы следует, что модуль напряжения, приложенного к цепи, равен:

Выразив Ur и Uc через ток и сопротивления, получим:

откуда

Последнее выражение представляет собой закон Ома цепи r и C:

где z – полное сопротивление.

Графики u (i), i (t) изображены на рисунке 16в. Разделив стороны треугольника напряжений (рис. 16б) на ток, получим треугольник сопротивлений (рис. 16д), из которого можно определить косинус угла сдвига фаз между током и напряжением:

Мгновенная мощность цепи:p = ui = I_msinωtU_m × sin (ωt +φ)

Средняя мощность за период:

Подставив вместо cos φ его значение, получим P_ср = UI cosφ = UI(r/z) = i²r = P

Таким образом, среднее значение мощности цепи с r, С, так же как и цепи с r, L, представляет собой активную мощность, которая выделяется в активном сопротивлении r в виде теплоты.

На (рис. 16в) изображен график мгновенной мощности цепи с r, С.

Энергетические процессы цепи с r, С можно рассматривать как совокупность процессов, происходящих отдельно в цепи с r и С. Из сети непрерывно поступает активная мощность. Реактивная мощность, обусловленная электрическим полем емкости, непрерывно циркулирует между источником и цепью. Ее среднее значение за период равно нулю.
