Плиты покрытия
Несущие конструкции покрытия
Фундаменты колонн
Подкрановые балки
Серия КЭ 01-50
Марка БК-12-4АУ1
Размеры, в мм
Рисунок
Область применения. Балки устанавливаются на железобетонные колонны при шаге шесть метров и пролётах здания 24м. Балки рассчитаны на разгрузку от двух рядом стоящих мостовых кранов среднего режима работы. Поперечное сечение балок тавровое при шаге колонн шесть метров.
Фундаменты стаканного типа В применяются для железобетонных колонн крайнего ряда сплошного сечения размером 800х400 мм.
Марка фундамента ФВ 10-1.
Фундамент под фахверковые колонны подбирают индивидуально.

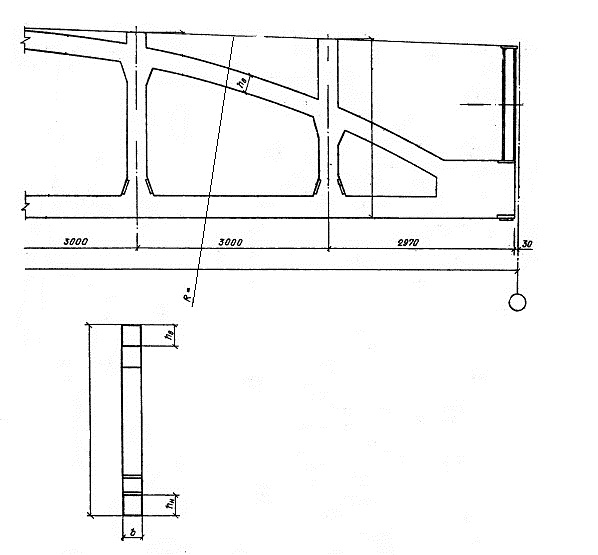

Фермы
Серия 1.463-3
Марка ФБ2411-3
Размеры, в мм
b=240
hн=280
hв=250
hс=250
Рисунок
Область применение. Фермы разработаны для применения в плоских покрытиях одноэтажных промышленных зданий с мостовыми кранами Q = 16 т, пролетом 24м и шагом ферм шесть метров. Фермы опираются на колонны. Крепление производится сваркой анкерных болтов.

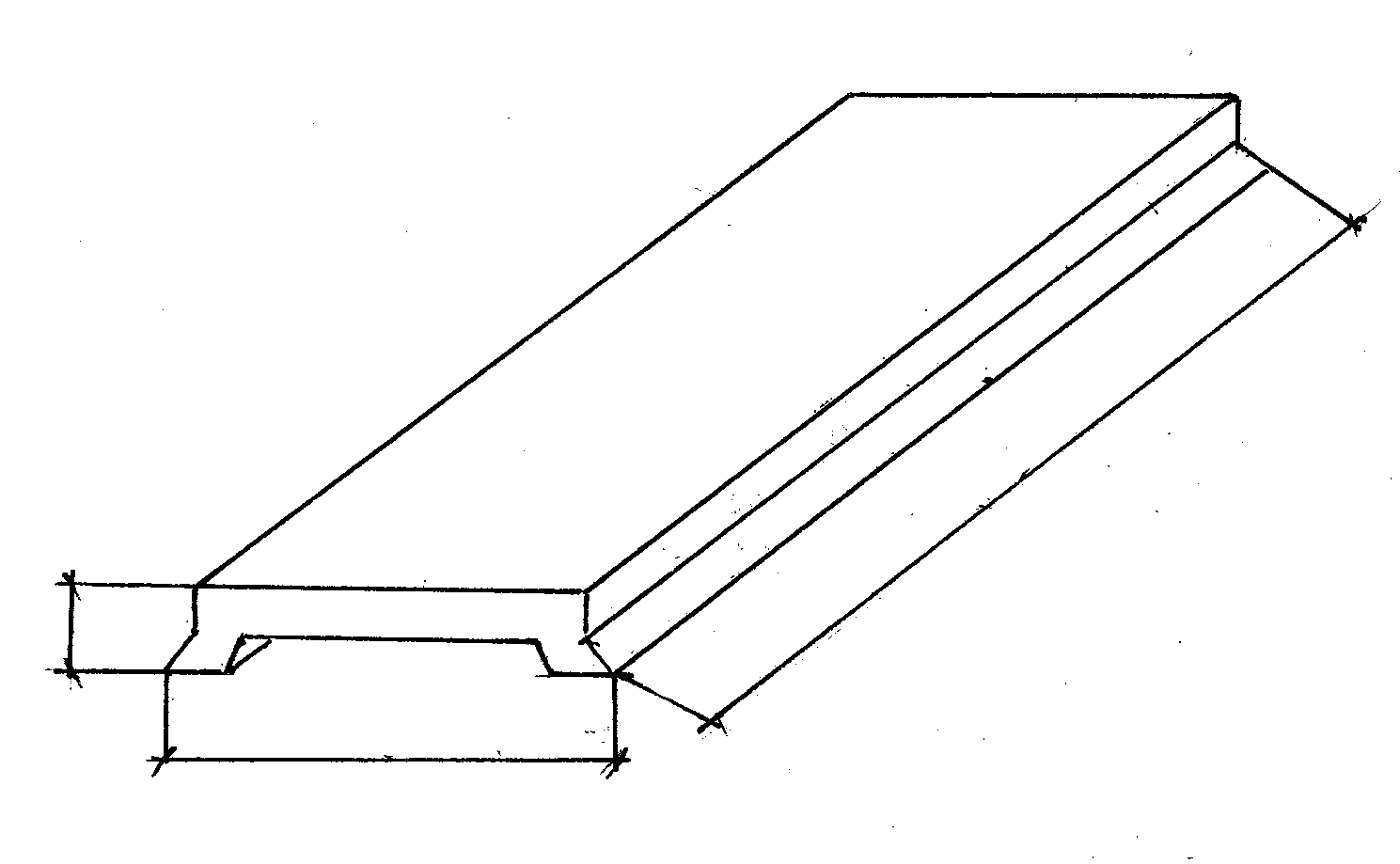

Размеры плиты покрытия зависят от типа выбранных ферм длина плит шесть метров, так как шаг колонн шесть метров. Плиты покрытия – ребристые
Размеры, в мм
Серия 1.141.1/63
Марка 60.15-8АтУт
L=5980
B=1490
H=220
Рисунок
Плиты номинальной длиной шесть метров разработаны для использовании в качестве настила в покрытиях промышленных зданий с шагом стропильных конструкции шесть метров и рулонной кровлей.
|
|
