Соединения на врубках

Соединение элементов деревянных конструкций

Основные виды современных соединений. Размеры, используемые для изготовления конструкций лесоматериалов ограничены кА по длине, так и по величине сечений, поэтому возникает

необходимость наращивать или скалывать их для увеличения.

**по характеру работы соединения разделяются на следующие виды:

1.соединения без рабочих связей (на лобовых врубках)

2.соединения, в которых связи работают на изгиб (соед. на нагелях)

3.соединения, в которых связи работают на сгиб (клеевые соед.)

4.соединения со связями, работающими на растяжение (соед. на хомутах, тягах, растянутых болтах)

**по производственному принципу соед. подразделяются на:

Индивидуальные-(клеевые)

Построечные- (добовые)

Благодаря абсолютной жесткости клеевых соединений, клееные элементы сопротивляются внешним нагрузкам так же, иногда и лучше, чем элементы из цельной древесины. Это достигается путем исключения дефектов древесины.

Врубками называют соед.в которых усилия от одного элемента к другому передаются непосредственно.

Связи в этих соединениях отсутствуют.

**применяется следующие виды врубок.

-простейшие врубки (врубка в пол дерева или косой прируб)

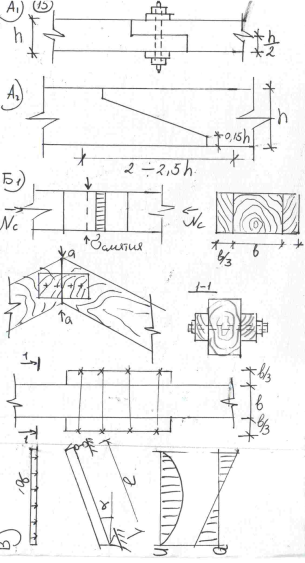

Рисунок А1

Врубка в пол дерева используется для соединения концов бревен и брусков.

Рисунок А2

Косой прируб- для сращивания брусьев и бревен.

-лобовой упор-самое распространенное соединение дер.констр. конструктивная суть сиединения заключается в упирании сжатых элементов пиленными торцами друг в друга или в поверхность опорных конструкций. При стыковке двух сжатых элементов они могут располагаться на одной линии или по углом. Рисунок Б1

Для предотвращения смещения, стык перекрывается накладками с двух сторон. Ширина накладок назначается конструктивно и ширина принимается не менее 1/3 ширины соединения элементов, а длина накладки не менее 3h.

При симметричномзагружении конструкции в накладках не возникает усилий. Расчету принадлежит опорная поверхность соединения моментов на смятие. При несимметричном загруженииконструкции, накладки проверяются на поперечный изгиб

.М наклонная=Q*l1

Где Q – поперечная сила Q=ql/2 Рисунок В

- Лобовой упор в коньковом узле-количество болтов в соединении определяется расчетом.

-лобовая врубка в опорном узле конструкции. нормальная лобовая врубка. Рисунок Г

Метод конструирования врубки можно рассмотреть на примере опорного узла треугольного ферма из брусьев. h врубки-глубина-рекомендуется делать в опорных узлах фермы не более 1/3 h.

Наименьшая глубина в брусьях 2 см и 3 см в бревнах

Большая- 1/3 h-в брусьях и 1/4 h в бревнах. Для обеспечения необходимой прочности длина скалывания должна быть в следующих пределах-не менее 1,5h и не более 10h. Рассчитывается лобовая врубка с 1 зубом на прочность древесины в узле при смятии опорной площадки и при скалывании по плоскости сдвига.Несущая способность соединения должна быть больше оказанного воздействия, где F смятия величина площади смятия. Несущая способность соединения при смятии рассчитывается как: T=Fсмятия*Rсмятия альфа T –несущая способность соединения.

Несущая способность соединения при скалывании древесины должна быть больше оказываемого воздействия.
Tскалывания= Fск* Rск
