Реальные выходные вольтамперные характеристики биполярного транзистора с общей базой, их отличие от идеализированных

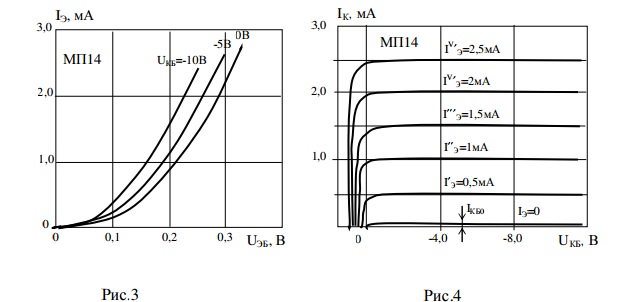

Характеристики транзистора, включенного по схеме с ОБ Пример семейства входных и выходных характеристик маломощного германиево- го транзистора приведен на рис.3 и 4.

При UКБ = 0 и UЭБ > 0 характеристика имеет вид обычной ВАХ p-n-перехода в прямом направлении. При подаче запирающего напряжения на коллектор входные ха- рактеристики изменяются очень незначительно, что указывает на слабое влияние поля коллектора, на прохождение тока через эмиттерный переход. Это влияние обусловлено эффектом Эрли – уменьшением ширины (толщины) базы при увеличении обратного кол- лекторного напряжения вследствие расширения коллекторного перехода, что приводит к увеличению коэффициента α на доли процента и соответствующему росту тока. Наклон выходных характеристик в схеме с ОБ незначителен и также обусловлен эффектом Эрли. Собственный обратный ток коллектора IКБ0 кроме теплового тока IК0 включает также ток термогенерации IКТ и утечки IКУ. Характеристика передачи дается выражением (2). Активный режим соответствует первому квадранту выходных характеристик, в режиме двойной инжекции (второй квадрант) происходит спад коллекторного тока при неизменном эмиттерном токе. Это результат встречной инжекции c коллекторного пере- хода.
