Классификация методов проектирования

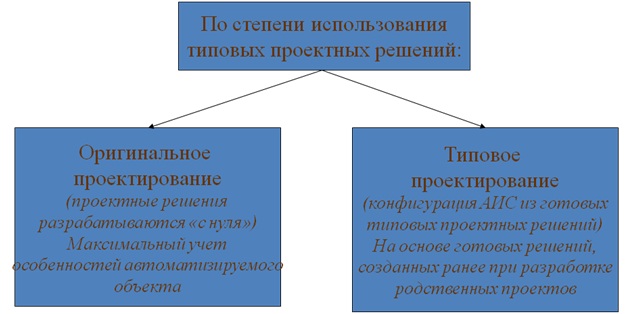

Методы проектирования ЭИС – способ создания систем ЭИС. 3 метода

• индивидуальный (оригинальный)
• типовое проектирование
• автоматизированное проект.(САПР).

Индивидуальное характеризуется – все виды работ для различных объектов выполняются по индивидуальным проектам. Типовое проектирование – разбиение системы на множество составных компонентов и создание для каждой из них законченного проектного решения, которое при внедрении привязывается к конкретным условиям объекта. При элементном методе проектирования, вся система разбивается на конечное множество элементов, каждый из которых является типовым. Подсистемный метод проектирования характеризуется более высокой степенью интеграции элементов ЭИС.

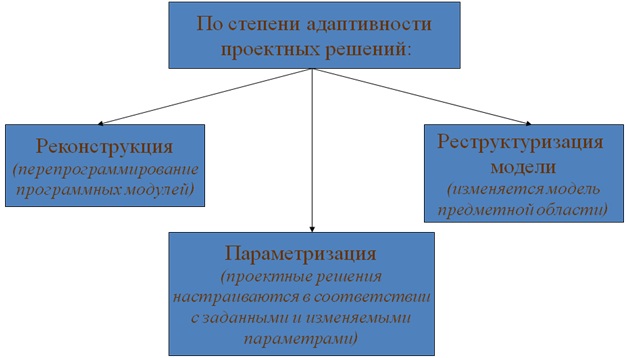

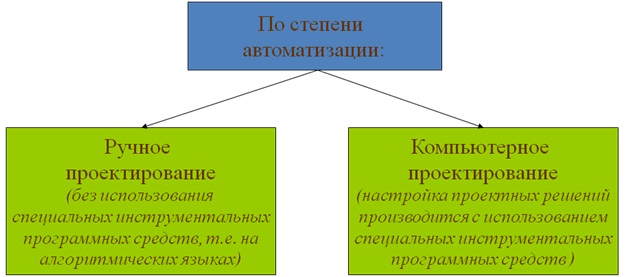

Классификация методов проектирования

Для конкретных видов технологий проектирования свойственно

применение определенных средств разработки ЭИС, которые

поддерживают выполнение, как отдельных проектных работ, этапов, так

и их совокупностей. Поэтому перед разработчиками ЭИС, как правило,

стоит задача выбора средств проектирования, которые по своим

характеристикам в наибольшей степени соответствуют требованиям

конкретного предприятия.

Средства проектирования должны быть:

• в своем классе инвариантными к объекту проектирования;

• охватывать в совокупности все этапы жизненного цикла ЭИС;

• технически, программно и информационно совместимыми;

• простыми в освоении и применении;

• экономически целесообразными.

Средства проектирования ЭИС можно разделить на два класса: без

использования ЭВМ и с использованием ЭВМ.

Средства проектирования без использования ЭВМ применяются

на всех стадиях и этапах проектирования ЭИС. Как правило, это

средства организационно-методического обеспечения операций

проектирования и, в первую очередь, различные стандарты,

регламентирующие процесс проектирования систем. Сюда же относятся

единая система классификации и кодирования информации,

унифицированная система документации, модели описания и анализа

потоков информации и т.п.

Средства проектирования с использованием ЭВМ могут

применяться как на отдельных, так и на всех стадиях и этапах процесса

проектирования ЭИС и соответственно поддерживают разработку

элементов проекта системы, разделов проекта системы, проекта системы

в целом. Все множество средств проектирования с использованием ЭВМ

делят на четыре подкласса.

К первому подклассу относятся операционные средства,

которые поддерживают проектирование операций обработки

информации. К данному подклассу средств относятся алгоритмические

языки, библиотеки стандартных подпрограмм и классов объектов,

30макрогенераторы, генераторы программ типовых операций обработки

данных и т.п., а также средства расширения функций операционных

систем (утилиты). В данный класс включаются также такие простейшие

инструментальные средства проектирования, как средства для

тестирования и отладки программ, поддержки процесса

документирования проекта и т.п. Особенность последних программ

заключается в том, что с их помощью повышается производительность

труда проектировщиков, но не разрабатывается законченное проектное

решение.

Таким образом, средства данного подкласса поддерживают

отдельные операции проектирования ЭИС и могут применяться

независимо друг от друга.

Ко второму подклассу относят средства, поддерживающие

проектирование отдельных компонентов проекта ЭИС. К данному

подклассу относятся средства общесистемного назначения:

• системы управления базами данными (СУБД);

• методоориентированные пакеты прикладных программ (решение

задач дискретного программирования, математической статистики и

т.п.);

• табличные процессоры;

• статистические ППП;

• оболочки экспертных систем;

• графические редакторы;

• текстовые редакторы;

• интегрированные ППП (интерактивная среда с встроенными

диалоговыми возможностями, позволяющая интегрировать

вышеперечисленные программные средства).

Для перечисленных средств проектирования характерно их

использование для разработки технологических подсистем ЭИС: ввода

информации, организации хранения и доступа к данным, вычислений,

анализа и отображения данных, принятия решений.

К третьему подклассу относятся средства, поддерживающие

проектирование разделов проекта ЭИС. В этом подклассе выделяют

функционально-ориентированные средства проектирования.

Функционально-ориентированные средства направлены на

разработку автоматизированных систем, реализующих функции,

комплексы задач и задачи управления. Разнообразие предметных

областей порождает многообразие средств данного подкласса,

ориентированных на тип организационной системы (промышленная,

непромышленная сфера), уровень управления (например, предприятие,

цех, отдел, участок, рабочее место), функцию управления

(планирование, учет и т.п.).

31К функциональным средствам проектирования систем обработки

информации относятся типовые проектные решения, функциональные

пакеты прикладных программ, типовые проекты.

К четвертому подклассу средств проектирования ЭИС

относятся средства, поддерживающие разработку проекта на стадиях и

этапах процесса проектирования. К данному классу относится подкласс

средств автоматизации проектирования ЭИС (CASE-средства).

Современные CASE-средства в свою очередь классифицируются в

основном по двум признакам:

1) по охватываемым этапам процесса разработки ЭИС;

2) по степени интегрированности: отдельные локальные средства

(tools), набор неинтегрированных средств, охватывающих большинство

этапов разработки ЭИС (toolkit) и полностью интегрированные

средства, связанные общей базой проектных данных – репозиторием

(workbench).
