Характеристики варикапа

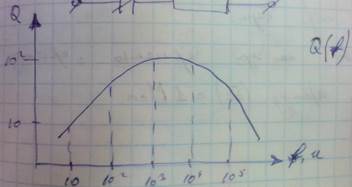

Номінальна ємність - це ємність між електродами в структурі варикапа. За означенням це – бар’єрна ємність при заданій напрузі зміщення. Величина номінальної ємності це декілька десятків піко фарад і десятки тисяч піко фарад в високочастотних областях. Для створення низькочастотних використовують кремнієві р-n переходи. Коефіцієнт перекриття - це відношення номінальної ємності до мінімальної ємності. Як правило це відношення лежить від 5 10. (Ф3) Мінімальна ємність обмежується пробивною напругою для варикапа у зворотньому зміщенні. Добротність - це відношення реактивного опору на заданій частоті змінного сигналу, до величини активного опору при цій же напрузі зміщення. Це величина обернена до тангенса кута діелектричних втрат. А кут діелектричних втрат визначається реактивною складовою ємності. Температурний коефіцієнт ємності варикапа (Ф4) Відношення відносної зміни ємності до зміни температури навколишнього середовища. Схематично можна зобразити замість схеми заміщення: Рис 5. R-бази і r p-n переходу. Цю схему використовують для низьких частот Рис 6. Опір p-n переходу буде дорівнювати нулю. Для високочастотного варикапа Рис 7. Добротність варикапа залежить від частоти на якій ми його використовуємо. Рис 8. Ми бачимо, що в діапазоні добротність є максимальна. Величина цієї добротності буде задаватися граничною частотою при чому нижня гранична частота визначається за допомогою: (Ф5) а верхня (Ф6) Щоб контролювати чітко опір бази і p-n переходу використовують планарну технологію. Реактивна складова повинна бути набагато більша за величину опору бази. В такому випадку добротність варикапа буде прямо пропорційна частоті, ємності і опору p-n переходу.
(Ф7)
В області високих частот добротність буде визначатися обернено до пропорційності залежності. (Ф8) Тобто високочастотні варикапи повинні мати малий опір бази. На базі германію і арсеніду галію. Опір бази у них порядку 2-5 Ом. Низькочастотні варикапи виготовляють з високим опором бази сполуки сіліцію порядку одного мега ома. Температурний коефіцієнт ємності характеризує стабільність роботи варикапа це відношення від і це буде (Ф9) Характеризує стабільність ємності при зміні температури навколишнього середовища. Впливає на високочастотні варикапи.
