Ibanez Tube Screamer

Примеры схем гитарных усилителей

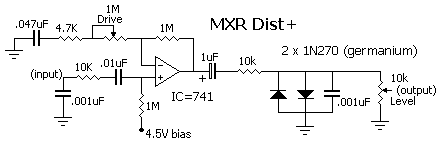

MRX Distortion+

Хотя примочка маркирована как дисторшн, это устройство с мягким АО на германиевых диодах. Это хороший пример того, как мало вам надо для хорошего базового звука. Вы легко можете заменить (или переключать) эти диоды на кремниевые для жесткого АО.

Ни одна дискуссия по педалям овердрайва не будет полной без обращения к Ibanez Tube Screamer. Существуют педали, выпущенные Ibanez с небольшими вариациями, и масса вариаций, выпущенных мелкосерийными производителями. Как только какой-нибудь гитарный герой умирает, использовавшееся им оборудование приобретает мистический статус. По-моему, в этот раз так стало с гениальным и легендарным Stevie Ray Vaughn и Tube Screamer. Это вылилось в дикие цены на некоторые оригинальные педали и оживило рынок для превращения различных педалей в модель Stevie.

Тем не менее, зеленая коробочка Ibanez – очень мягко звучащая педаль, которая хорошо сохраняет тембр гитары и по этой причине хорошо работает с гитарами с сингловыми датчиками. Степень овердрайва в ней – не так уж высока, а управление тоном - слабенькое. Как и на многих педалях овердрайва, присутствует подъем средних, вызванных срезом низких до овердрайва высоких – после него.

Другое распространенное применение этой педали – бустер средних частот для раскачки лампового усилителя. Это достигается введением небольшого уровня искажений или вообще без овердрайва, но выходной уровень устанавливается высоким. На схеме вы видите два встречно-параллельных кремниевых диода в линии отрицательной обратной связи усилителя. Эта конструкция дает симметричное мягкое АО.
