Проводи та кабелі

Спеціальні провідники (припої).

Для гальванічного з’єднання електропроводу та виводів радіодеталей, застосовуються припої, які є матеріалами високої провідності.

Припої можуть бути:

- низькотемпературні ( Тпл < 145° C);

- легкоплавкі ( 145 ° < Тпл ≤ 450° C);

- середньоплавкі ( Тпл = 500° – 1100° С);

- високоплавкі (Тпл = 1150° – 1850° C);

- тугоплавкі (Тпл > 1850° C).

Вони є сплавами деяких металів. Усі припої повинні мати хорошу рідкотекучість, малий інтервал температурної кристалізації, високу механічну міцність та корозійну стійкість, а також малий питомий опір.

Легкоплавкі припої є сплавами олова та свинцю або олова та кадмію.

Найчастіше з легкоплавких припоїв застосовують такі:

ПОС – 40 (припій з олова та свинцю). Складається з Sn 40% олова, Su 2% сурми та свинцю Pb. Тпл = 235° С.

ПОС – 61. Має Sn 61% олова, Su 0,8% сурми та свинцюPb. Тпл = 190° С.

ПОСК – 50 (припій з олова та свинцю й кадмію). Має Sn 50% олова,Cd 18% кадмію,Pb 32% свинцю. Тпл = 145° С.

Тугоплавкі припої виготовляють на основі міді Cu та свинцю Pb. Тпл >450° C.

При пайці необхідно убрати з поверхні деталей, які паяють, окисли. Для цього застосовують флюси. Вони відрізняються за хімічною активністю і можуть бути кислотні (хлористий цинк, борна кислота, бура) або безкислотні (каніфоль, ЛТІ).

Обмотувальні та монтажні проводи. Обмотувальні проводи виготовляють із провідникових матеріалів із малим опором – обмотки котушок індуктивності, трансформаторів, реле, електричних машин та з великим опором – дротяні резистори, спіралі електронагрівльних приладів і т. ін.

Поверхня обмотувальних проводів покривається емальованою лакостійкою ізоляцією для того, щоб не було замкнення між собою сусідніх витків.

Обмотувальні проводи з малим питомим опором. Ці проводи, крім емальованої ізоляції, можуть мати ще додаткову волокнисту ізоляцію з шовку, бавовни, з шовку та капрону в один або два шари.

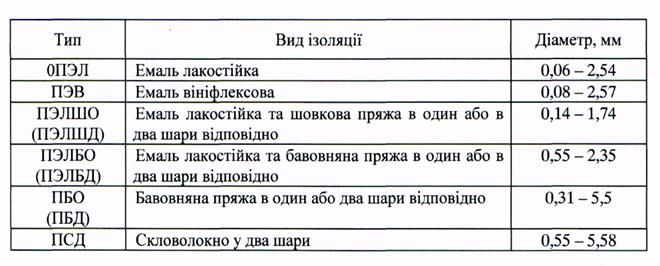

Типи найбільш поширених обмотувальних проводів наведено в табл. 3.

На високих частотах у котушках індуктивності застосовують провід, який отримав назву літцендрат. Він складається з пучка тонких мідних емальованих проводів, який обмотаний волокнистою ізоляцією.

Як відомо, струм високих частот проходить по поверхні проводу (явище поверхневого ефекту). Загальна поверхня пучка проводів більше, ніж поверхня одного проводу такого ж діаметра, тому опір літцендрата менше, ніж звичайного. Це зменшує втрати енергії.

До літцендратів відносяться:

ЛЭШО, ЛЭШД – це літцендрат з емальованою ізоляцією жил, ізольований шовковою ізоляцією в один шар або у два шари відповідно (діаметр 0, 32 – 3,8 мм);

ЛЭПКО – літцендрат з емальованою ізоляцією жил, ізольований поліамідним шовком та капроном в один шар.

ЛЭЛО – літцендрат з емальованою ізоляцією жил, ізольований лавсаном в один шар.
