Собираем все, что нам понадобиться

Начнем с того, что едем на разбор и подбираем подходящую панель приборов.

К панели приборов следует закупить следующие вещи:

1. Два черных разъема для подключения бортового компьютера БК (10 контактный), для бортовой системы контроля БСК(14 контактный).

Рис 6 - Разъемы для подключения БК и БСК.

2. Правую половинку стрекозы (там, где дворники), с кнопками управления.

Рис 7 - Правая половина стрекозы с кнопками управления БК.

На этом этапе остановимся, чуть поподробнее. Вам необходимо купить переключатель именно от A100, так как подрулевые переключатели от A100 и A6 отличаются.

Если вам все-таки не удалось купить или вы уже купили переключатель от A6, то вам поможет опыт gRenaDer по комбинированию двух вышеупомянутых переключателей.

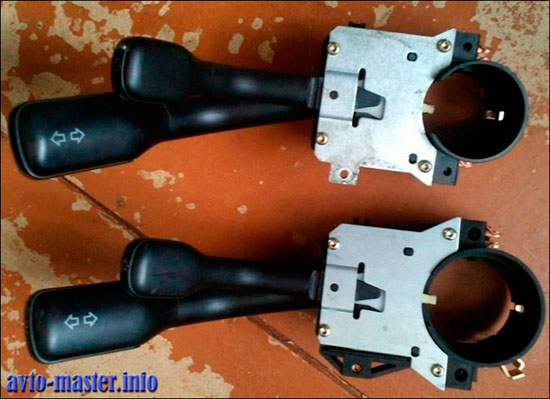

Имеются 2 подрулевых переключателя, Верхний от А100, а нижний от А6.

Как мы видим, диаметры даже визуально отличаются, но это пол беды, разъемы контактов не подходят:

1. физически.
2. логически (распиновка в другой последовательности) и т.п.

Выход сложился следующим образом, взял правую часть подрулевого от А6 и выбил штифт.

и у А100.

получилось:

и поменял местами рукоятку соответственно с контактной группой БК. Далее собрал подрулевые, и все получилось: и крепление на рулевом валу, и контакты.

1. Если решите подключать к БСК контроль ламп, то понадобится 301 реле.

Рис 8 – Реле контроля ламп.

Приступим к выполнению подготовительных работ.

Будем работать по следующей схеме.

Рис 9 – Схема подключения панели а6 на ауди 100 с4.

Подходящего разъема который одевается на стрекозу я не нашел, поэтому пришлось провода подпаять. Соединяем черный 10 контактный разъем БК с переключателем дворников по номерам контактов 3-1, 1-2, 4-3, 2-4.

Рис 10 – Подпаянные провода к стрекозе.

5 контакт с 10 контактного черного разъема БК придется притянуть в блок управления двигателем, который находится под ковриком в ногах у пассажира. Как добраться до блока управления двигателем можете узнать, воспользовавшись следующим фото отчетом.

Вот и добрались до блока управления. Прежде чем снимать разъемы с блока управления двигателем, не забудьте скинуть клемму с аккумулятора.

Рис 11 – Блок управления двигателем ауди с 4 2.6.

От блока управления до панели приборов нам нужно будет бросить 2 провода. Отмеряем длину и кидаем провода, не забыв сделать бирки, для того чтобы не перепутать провода когда будем сажать их на разъем. Я бирки делал из изоленты, просто и быстро. Первый провод со стороны приборной панели садим на 5 клемму БК, а на блоке управления на В8. Это будет тот сигнальный провод, по которому БК будет высчитывать все показатели.

Рис 12 – Разъемы блока управления.

Так как у меня двигатель 2.6 поэтому уверенно могу сказать, что нужно цеплять на В8, для остальных двигателей у меня нет 100% уверенности, так как я этого не проверял, но не смотря на это я думаю, что можно доверять следующей схеме.

Рис 13 – Клеммы БК для других двигателей.

Спасибо vkhab добавилась проверенная информация по подключению БК к A6 c4 2.5 tdi - это клемма 49 (черный с синей полосой).

Срезаем с нужного провода изоляцию и припаиваем к нему наш провод, место стыка хорошо изолируем.

Второй провод от панели приборов до блока управления это будет диагностический канал, скажу также, что для двигателя 2.6 это будет В6. Не подсоединив этот провод, мы потом не сможем соединить панель приборов с компьютером и с помощью программы VAG COM сделать определенные настройки.

Дата добавления: 2015-05-08
