Критический угол атаки и срыв потока с крыла

С увеличением a величина силы R растет и она отклоняется более и более назад из-за роста сопротивления воздуха, но угол атаки a не может постоянно и безнаказанно расти, в конце концов сук обламывается и наступает срыв потока с крыла.

При срыве потока крыло теряет свою несущую способность и мало чем отличается от обычной обрезной доски. Кроме того, срыв происходит неодновременно на всём крыле и сопровождается тряской с последующим вращением ЛА.

Каждое крыло имеет свой, критический угол атаки a, после превышения которого наступает срыв потока. У толстых профилей a_кр больше, чем у тонких из-за более плавного обтекания профиля.

a_кр мало зависит от скорости полёта.

Следует понять и прочно запомнить, что срыв происходит из-за превышения a_кр, потеря скорости лишь частный случай достижения a_кр.

На a_кр можно вывести ЛА в широком диапазоне скоростей, при интенсивном маневрировании.

После срыва ЛА для возвращения в нормальный режим полёта требуется запас высоты.

Срыв ЛА вблизи земли из-за дефицита высоты ведет к столкновению землей.

Срыв на малой высоте — это причина 80% всех аварий и катастроф среди пилотов-любителей. Существует специальный прибор “Указатель угла атаки”, который ставится на все современные самолеты. Он показывает текущий реальный угол атаки.

11. ПОЛНАЯ АЭРОДИНАМИЧЕСКАЯ СИЛА R. ЕЁ СОСТАВЛЯЮЩИЕ. ЦЕНТР ДАВЛЕНИЯ.

Рис. 12

Полной аэродинамической силойR называют равнодействующую всех сил трения и давления, действующих на тело в полете. Точка пересечения силы R с хордой называется центром давления (ЦД). Формула силы R — это главная аэродинамическая формула всех времён и народов, впрочем не только силы R — но и вообще ВСЕХ аэродинамических сил., действующих на самолёты, тепловозы, падающие кирпичи и автомобили. Она проста и гениальна и состоит из трёх множителей: 1) S — площадь крыла 2) — скоростной напор   3) коэффициент (в нашем случае CR — це эр) полной аэродинамической силы.

рис.13

Если силу R разложить по осям скоростной системы координат, то получим 3 (три) её составляющие: X, Y и Z.

X — сила лобового сопротивления;

Y — подъёмная сила.

Z — боковая сила.

рис. 14

рис. 15

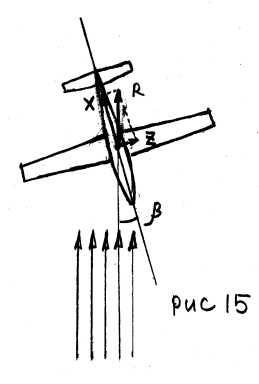

Угол b (бета) — угол скольжения. Это угол между продольной плоскостью симметрии ЛА и вектором скорости набегающего потока.

Сила Z возникает только при возникновении скольжения. Без скольжения сила R раскладывается только на Y и X.

12. ПОДЪЁМНАЯ СИЛА И ЛОБОВОЕ СОПРОТИВЛЕНИЕ.

Подъёмная сила возникает вследствие обтекания крыла и образования разности давлений под крылом и над крылом.

Лобовым сопротивлением крыла называется аэродинамическая сила, которая тормозит движение крыла в воздухе и направлена в сторону, противоположную движению.

Формулы этих сил одинаковы, разница только в коэффициентах.

Y= Cy S

X= Cx S

Значения этих коэффициентов получают путём продувки крыла в аэродинамической трубе.

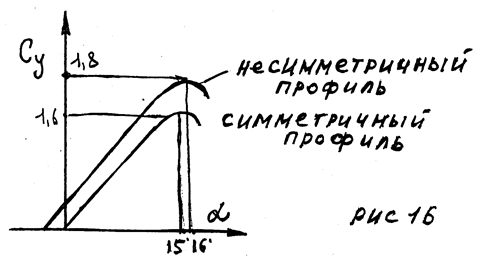

График примерной зависимости C_y от a имеет вид:

Как видно из графика Cy практически линейно растет с увеличением a, вплоть до a_кр, то есть до срыва потока с крыла.

Значение C_y колеблется на большинстве самолётов от 0 до 2. По сути коэффициент C_y характеризует способность крыла преобразовывать скоростной напор в подъёмную силу. Существуют самолёты, оснащённые мощной механизацией крыла для уменьшения посадочной скорости и уменьшения взлётной дистанции, они имеют более высокие значения C_y. Однако более C_y = 6 человеку достичь не удалось, тогда как C_y большого орла при взлёте с добычей с земли достигает значения 14.

Коэффициент C_x, как, впрочем, и сила X, состоит в основном из 3-х составляющих. Волновая — 4-я составляющая появляется при числах M, близких к M критическому, около M = 0,8.

C_{x тр} (трения) — возникает из-за трения воздуха о ЛА.

C_x давления (или вихревое) — возникает из-за разности давлений перед крылом и за крылом.

C_xi (индуктивное) — возникает из-за так называемого скоса потока. Когда набегающий поток встречает наклонную, нижнюю, плоскость крыла, он изменяет направление движения параллельно плоскости, то есть несколько наклоняется вниз. Подъёмная сила отклоняется вместе с потоком на такой же угол назад, так как является производной от потока, изменившего направление. Появившаяся составляющая подъёмной силы на оси X и есть индуктивная составляющая.

C_xi возникает ещё и из-за перетекания воздуха через торцы крыла и из-за разности давлений под крылом и над крылом.

C_xi зависит от удлинения крыла l и угла атаки a.

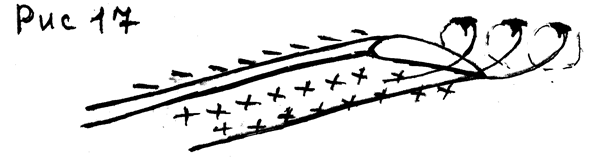

Рис. 17.

Чем короче и шире крыло, тем интенсивнее происходит перетекание потока и больше индуктивное сопротивление.

Чем больше a, тем также интенсивнее происходит перетекание и увеличивается X_i. Вот почему у спортивных планеров такие узкие и длинные крылья — для снижения индуктивного сопротивления.

C_x трения и C_x давления в пределах эксплуатационных a практически не изменяются, а коэффициент C_xi в зависимости от a изменяется по параболическому закону.

13. ПОЛЯРА САМОЛЕТА (ПЛАНЕРА). АЭРОДИНАМИЧЕСКОЕ КАЧЕСТВО.

Полярой называется график зависимости C_x от C_y. Грамотный пилот, взглянув на поляру самолёта, сразу может представить, что из себя представляет ЛА в аэродинамическом отношении.

Рис. 19

На поляре можно определить несколько важных параметров.

1. a_нв (наивыгоднейший) — он соответствует точке соприкосновения касательной из начала координат с полярой. a_нв — это угол атаки, на котором крыло создаёт максимальную подъёмную силу с минимальным лобовым сопротивлением, он обычно соответствует v_нв — наивыгоднейшей скорости, скорости, на которой ЛА выполняет полёт с минимальными энергетическими затратами.

2. Угол наклона касательной — φ. Чем сильнее наклонена касательная, тем меньше аэродинамическое качество ЛА.

Аэродинамическим качеством называется отношение подъёмной силы к лобовому сопротивлению. K = Y/X. Обычно, говоря о качестве ЛА, имеют в виду максимальное качество, которое соответствует отношению Y к X на a_нв или наивыгоднейшей скорости. У спортивных планеров оно достигает 50, у большинства самолётов оно колеблется от 4 до 15.

3. Наивысшая точка поляры соответствует максимальному значению C_y и соответствует a_кр.
