Детали схем вторичных соединений. Условные обозначения
Одним из существенных требований, которые следует предъявлять к графическому изображению схем вторичных соединений, является их удобочитаемость, возможность легкого и быстрого выявления назначения участвующих в схеме тех или иных аппаратов, приборов и их элементов. Этой цели служат прежде всего условные графические изображения для электрических схем (ГОСТ 2.755—74).

Для определения типа аппарата или устройства (выключатель, реле, измерительный прибор, контактор, ключ управления и др.), его назначения (реле управления, реле защиты, кнопка останова и т. д.), а также для установления принадлежности составных элементов развернутой схемы к соответствующим аппаратам все аппараты и приборы, участвующие в схеме, маркируются, т. е. получают свое, характеризующее их условное обозначение — марку.
Существуют две системы такой маркировки: а) буквенная и 6) цифровая (в США комбинируемая с буквенной). В Советском Союзе принята буквенная маркировка. В ней марка аппарата состоит из начальных букв названия (одна или две), характеризующего тип аппарата и выполняемую им функцию, например: В — выключатель, Р — разъединитель, К — кнопка, КУ — ключ управления, ТТ — трансформатор тока, ТН—трансформатор напряжения, КВ — катушка включения, КО — катушка отключения.
Для реле и измерительных приборов служат типовые обозначения (марки), установленные ГОСТ:

В развернутых схемах во избежание путаницы с другими аппаратами (например, Р — разъединитель) для катушек и контактов реле пользуются обычно двухбуквенными обозначениями, например реле тока — РТ, напряжения — PH и др.

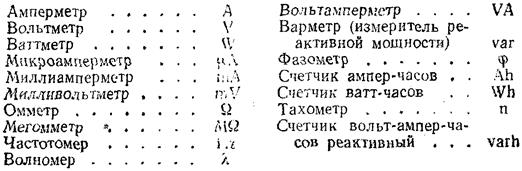

В свернутых схемах для указания назначения прибора в его графическое изображение вписываются буквенные обозначения единиц или измеряемых величин, начальные или характерные буквы наименований приборов:

В развернутых схемах показываются лишь обмотки приборов по ГОСТ с вышеуказанными буквенными обозначениями.
В зависимости от того, в каком положении находятся контакты при нормальном состоянии схемы, различают замыкающие и размыкающие контакты.
При вычерчивании схем под нормальным состоянием понимается обесточенное состояние. ГОСТ 2.755—74 подчеркивает, что коммутирующие устройства на схемах должны изображаться, как правило, в отключенном положении, т. е. при отсутствии во всех цепях схемы тока и внешних сил, воздействующих на подвижные контакты, как, например, у реле неэлектрических величин.
