Вертикальные законцовки крыла (winglets)

Геометрические характеристики крыла

Особенности аэродинамической компоновки самолета Боинг-737

Заключительная часть занятия (5 мин.).

Подвести итоги. Ответить на вопросы. Определить задание для самостоятельной работы..

Литература:

1. Воениздат МО СССР 1980г. «Советские авиационные конструкторы» А.Пономарев;

2. г. Москва «Боевая авиационная техника» 1984г. В.Ф. Павленко;

3. Материалы Интернета.

“Classic”

Площадь крыла 1135 ft² или 105.44м².

Размах крыла 94’9’’ или 28.88 м (102’5’’ или 31.22 м с winglets)

Относительное удлинение крыла 9.16

Сужение крыла 0.24

Угол стреловидности 25 градусов

Средняя аэродинамическая хорда (САХ) 134,5 inches или 341,63 см

“NG” (Размах крыла 35.75 м с winglets)

Максимальное аэродинамическое качество самолета – 15.

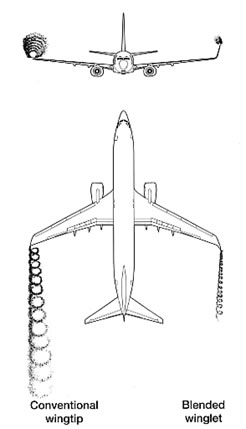

Законцовки представляют собой дополнительные профилированные поверхности, предназначенные для уменьшения концевого вихря крыла, благодаря чему уменьшается индуктивное сопротивление.

См. http://aviacom.ucoz.ru/Principleflight.doc стр.45

Законцовки могут устанавливаться по желанию заказчика и благодаря их установке улучшаются следующие качества самолета:

1. Взлетные характеристики. Особенно в аэропортах, где максимальный взлетный вес самолёта ограничен препятствиями и/или ограничениями по шумам, аэропортах с высокой температурой, большим превышением. Поскольку увеличение аэродинамического качества обеспечивает более крутой набор высоты после отрыва.
2. Продлевается жизнь двигателей и уменьшаются расходы на их обслуживание. Лучшие характеристики набора высоты позволяют уменьшать требуемый режим двигателей на взлете. Также улучшение аэродинамического качества уменьшает потребный режим двигателей в крейсерском полете (до 4%).
3. Экономия топлива. В крейсерском полете километровый расход топлива уменьшается на 6%. Соответственно на ту же дальность можно перевезти больше груза.
4. Самолет быстрее набирает крейсерский эшелон, где воздушное пространство менее загружено и есть возможность летать по спрямленным маршрутам.

Кроме очевидных достоинств законцовки имеют ряд недостатков:

1. Дополнительный вес 170-235 кг.

2. Усиливается чрезмерная поперечная устойчивость самолёта (см. раздел Устойчивость и управляемость), что приводит к дополнительным ограничениям бокового ветра на посадке.

3. За счет смещения центра масс крыла назад уменьшается критическая скорость флаттера крыла. (см. http://aviacom.ucoz.ru/Principleflight4.doc стр.17)

Это одна из возможных причин, приведших к необходимости ограничения угла выпуска интерцепторов-элеронов на V>320 узлов (Load Alleviation System).

4. Версия программного обеспечения FMC часто не учитывает изменения лётных характеристик после установки законцовок. Особенно эти несоответствия заметны в расчёте характеристик снижения.
