Гидравлический расчет водопроводной сети холодной воды
П4.1 Гидравлический расчет сетей внутренних водопроводов холодной воды необходимо производить по максимальному секундному расходу воды. П4.2 Секундный расход воды л/с, водоразборной арматурой (прибором), отнесенный к одному прибору, следует определять: - отдельным прибором - согласно приложению 2; - различными приборами, обслуживающими одинаковых водопотребителей на участке тупиковой сети, - согласно приложению 3; - различными приборами, обслуживающими разных водопотребителей, - по формуле
(4.1)
где Pi - вероятность действия санитарно-технических приборов, определенная для каждой группы водопотребителей согласно п. П4.4 настоящего приложения. q0i - секундный расход воды (общий, горячей, холодной), л/с, водоразборной арматурой (прибором), принимаемый согласно приложению 3, для каждой группы водопотребителей. При устройстве кольцевой сети расход воды q0 следует определять для сети в целом и принимать одинаковым для всех участков. В жилых и общественных зданиях и сооружениях, по которым отсутствуют сведения о расходах воды и технических характеристиках санитарно-технических приборов, допускается принимать:
П4.3 Максимальный расчетный секундный расход воды на расчетном участке сети q (qtot, qh, qc), л/с, следует определять по формуле
(4.2) где - секундный расход воды, величину которого следует определять согласно п.П4. 2; a - коэффициент, определяемый согласно табл. П4.1 и П4.2 в зависимости от общего числа приборов N на расчетном участке сети и вероятности их действия Р, вычисляемой согласно п. П4.4 При этом табл. П4.1 надлежит руководствоваться при P > 0,1 и N £ 200; при других значениях Р и N коэффициент a следует принимать по табл. П 4.2.
При известных расчетных величинах P, N и значениях q0 = 0,1; 0,14; 0,2; 0,3 л/с для вычисления максимального секундного расхода воды пользуются номограммами рис. 4.1 - 4.4 настоящего приложения. Расход воды на концевых участках сети следует принимать по расчету, но не менее максимального секундного расхода воды одним из установленных санитарно-технических приборов. Расход воды на технологические нужды промышленных предприятий следует определять как сумму расхода воды технологическим оборудованием при условии совпадения работы оборудования по времени. Для зданий промышленных предприятий значение q допускается определять как сумму расхода воды на бытовые нужды по формуле (4.2) и душевые нужды - по числу установленных душевых сеток по приложению 2. П4.4 Вероятность действия санитарно-технических приборов Р (Ptot, Ph, Рc) на участках сети надлежит определять по формулам: - при одинаковых водопотребителях в здании (зданиях) или сооружении (сооружениях) без учета изменения соотношения U/N (4.3)
- при отличающихся группах водопотребителей в здании (зданиях) или сооружении (сооружениях) различного назначения (4.4) П4.5 Часовой расход воды санитарно-техническим прибором л/ч, надлежит определять: - при одинаковых водопотребителях в здании (зданиях) или сооружении (сооружениях) согласно приложению 3; - при отличающихся водопотребителях в здании (зданиях) или сооружении (сооружениях) - по формуле . (4.5)
В жилых и общественных зданиях и сооружениях, по которым отсутствуют сведения о расходах воды и технических характеристиках санитарно-технических приборов, допускается принимать:
П4.6 Вероятность использования санитарно-технических приборов Phr для системы в целом следует определять по формуле
(4.6)
П4.7 Максимальный расчетный часовой расход воды м3/ч, следует определять по формуле
(4.7)
где ahr - коэффициент, определяемый согласно табл. П4.1 и П4.2 в зависимости от общего числа приборов N, обслуживаемых проектируемой системой, и вероятности их использования Phr, вычисляемой согласно п. П4.6. При этом 5H5Hтабл. 4.1 надлежит руководствоваться при Phr > 0,1 и N £ 200, при других значениях Phr и N коэффициент ah r следует принимать по 6H6Hтабл. 4.2. Для зданий промышленных предприятий значение qhr допускается определять как сумму расходов воды на пользование душами и хозяйственно-питьевые нужды, принимаемых по приложению 3 по числу водопотребителей в наиболее многочисленной смене. П4.8 Средний часовой расход воды м3/ч, за период (сутки, смена) максимального водопотребления Т, ч, надлежит определять по формуле
(4.8)
П4.9 Суточный расход воды следует определять суммированием расхода воды всеми потребителями с учетом расхода воды на поливку. П4.10 При расчете сетей хозяйственно-питьевых, производственных и противопожарных водопроводов следует обеспечивать необходимые напоры воды у приборов, указанные в приложении 2, и пожарных кранов, расположенных наиболее высоко и в наибольшем отдаления от ввода, с учетом требований п. П4.12 настоящего приложения. П4.11 Гидравлический расчет водопроводных сетей, питаемых несколькими вводами, следуют производить с учетом выключения одного из них. При двух вводах каждый из них должен быть рассчитан на 100 %-ный, а при большем количестве вводов - на 50 %-ный расход воды. П4.12 Диаметры труб внутренних водопроводов сетей надлежит назначать из расчета наибольшего использования гарантированного напора воды в наружной водопроводной сети. Диаметры трубопроводов кольцующих перемычек следует принимать не менее наибольшего диаметра водоразборного стояка. П4.13 Скорость движения воды в трубопроводах внутренних водопроводных сетей, в том числе при пожаротушении, не должна превышать 3 м/с, в спринклерных и дренчерных системах - 10 м/с. Диаметры трубопроводов водоразборных стояков в секционном узле следует выбирать по расчетному расходу воды в стояке, определенному согласно п.3, с коэффициентом 0,7. П4.14 Потери напора на участках трубопроводов систем холодного водоснабжения Н, м, следует определять по формуле
(4.9)
Значения kl следует принимать: 0,3 - в сетях хозяйственно-питьевых водопроводов жилых и общественных зданий; 0,2 - в сетях объединенных хозяйственно-противопожарных водопроводов жилых и общественных зданий, а также в сетях производственных водопроводов; 0,15 - в сетях объединенных производственных противопожарных водопроводов; 0,1 - в сетях противопожарных водопроводов. П4.15 При объединении стояков в секционные узлы потери напора в узле следует определять по формуле (4.10)
где f - коэффициент, учитывающий характер водоразбора в системе и принимаемый: 0,5 - для систем хозяйственного водопровода; 0,3 - для систем хозяйственно-противопожарного водопровода; т - число стояков в узле. Таблица П4.1 (рекомендуемая) - Значения коэффициентов a (ahr) при Р (Phr) > 0,1 и N £ 200
Продложение таблицы П4.1
Таблица П4.2 (рекомендуемая) - Значения коэффициентов a (ah2) при Р (Phr) £ 0,1 и любом числе N, а также при Р (Phr) > 0,1 и числе N > 200
Продолжение таблицы 4.2
Окончание таблицы П4.2
Номограммы для определения расходов воды и диаметров отверстий в диафрагмах
Рисунок 4.1 - Номограмма для определения секундных расходов воды q при q0 = 0,1 и 0,14 л/с и Р £ 0,15
Рисунок 4.2 - Номограмма для определения секундных расходов воды q при q0 = 0,2 и 0,3 л/с и Р £ 0,15

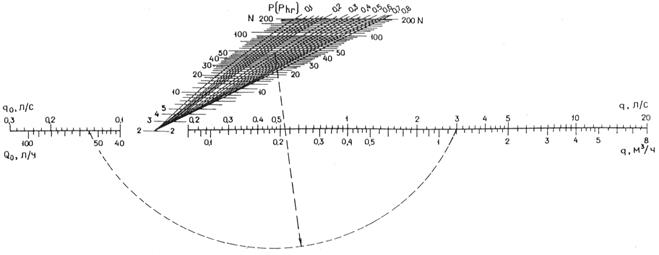

Рисунок 4.3 - Номограмма для определения секундных и часовых расходов воды q при q0 £ 0,3 л/с, N £ 200 и Р > 0,1

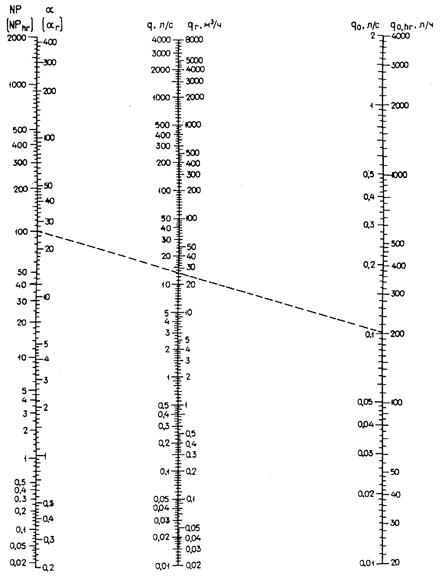

Рисунок 4.4 - Номограмма для определения секундных и часовых расходов воды в зависимости от NP (NPhr) при различных значениях q0, л/с, и q0,hr, л/ч
Рисунок 4.5 - Номограмма для определения диаметров отверстий диафрагм, устанавливаемых между соединительными головками и пожарными кранами d 50 - диаметр отверстия диафрагмы, устанавливаемой у пожарного крана диаметром 50 мм; d 70 - то же, диаметром 70 мм

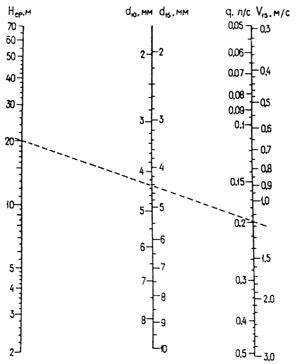

Рисунок 4.6 - Номограмма для определения отверстий диафрагм, устанавливаемых у смесителей водоразборной арматуры санитарных приборов d 10 (d 15 ) - диаметр отверстия диафрагмы, мм, устанавливаемой в соединительных патрубках (подводках) смесительной водоразборной арматуры с условным проходом d = 10 и 15 мм; v15 - скорость движения воды, м/с, в подводке d = 15 мм
Приложение 5 (обязательное)
