Входные и передаточные проводимости




Решение системы уравнений по законам Кирхгофа для линейной цепи, содержащей источники тока и источники э.д.с., имеет вид

(27)

где - коэффициенты, не зависящие от тока.

Структура уравнений (27) соответствует принципу суперпозиций: ток в n-ой ветви равен сумме токов от действия каждого отдельного источника:

Коэффициенты при э.д.с. имеют размерность проводимости.

Коэффициенты с одинаковыми индексами (y11, y22…)называют собственными или входными проводимостями.

Их физический смысл очевиден: они численно равны току ветви при действии единственной э.д.с. в 1 Вольт, включенной в эту самую ветвь.

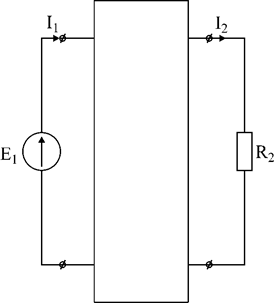

Рис.27



Входная (собственная) проводимость цепи рис.27

(27,а)

Величину, обратную входной проводимости, называют входным сопротивлением.

Для цепи рис. 27

Только для неразветвленной цепи понятие входная проводимость (сопротивление) совпадает с элементарным понятием проводимости (сопротивления).

Коэффициенты с разными индексами (y12, y13 и т.д.) называют передаточными или взаимными проводимостями.

Их физический смысл: передаточная проводимость между ветвью 2 и ветвью 1, т.е. y21, равна току в ветви 2 при действии в ветви 1 э.д.с. равной 1 В.

Для цепи на рис.27 . (27, в)

* Из приведенного определения коэффициентов ynk в сочетании с принципом суперпозиции возможна такая характеристика:

возрастание тока в ветви 2 (или 1) при возрастании э.д.с. E1 в ветви 1 равно проводимости y21 (или y11), умноженной на приращение э.д.с. E1:

(28)

*Очевидно, что y21=y12
