T-триггер

D-триггер

JK-триггер

Асинхронный

RS-триггер

Одновременная подача сигналов R = 1и S = 1запрещена

Синхронный

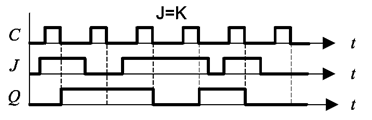

Тот же RS-триггер. Только предусмотрена одновременная подача сигнала на вход J и K.

По сигналу синхронизации в D- триггер переписывается информация, в данный момент присутствующая на входе D.

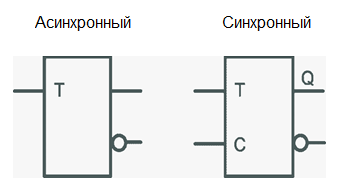

T- триггер, или счётный триггер. Он меняет свое состояние с каждым сигналом на входе.

13. Понятие архитектуры системы команд.

Системой команд вычислительной машины называют полный перечень команд, которые способна выполнять данная ВМ. В свою очередь, под а рхитектурой системы команд (АСК) принято определять те средства вычислительной машины, которые видны и доступны программисту. АСК можно рассматривать как линию согласования нужд разработчиков программного обеспечения с возможностями создателей аппаратуры вычислительной машины.

Общая характеристика архитектуры системы команд ВМ складывается из ответов на следующие вопросы:

1. Какого вида данные будут представлены в вычислительной машине, и в какой форме?
2. Где эти данные могут храниться помимо основной памяти?
3. Каким образом будет осуществляться доступ к данным?
4. Какие операции могут быть выполнены над данными?
5. Сколько операндов может присутствовать в команде?
6. Как будет определяться адрес очередной команды?
7. Каким образом будут закодированы команды?

14. Представление чисел в форме с фиксированной и плавающей запятой.

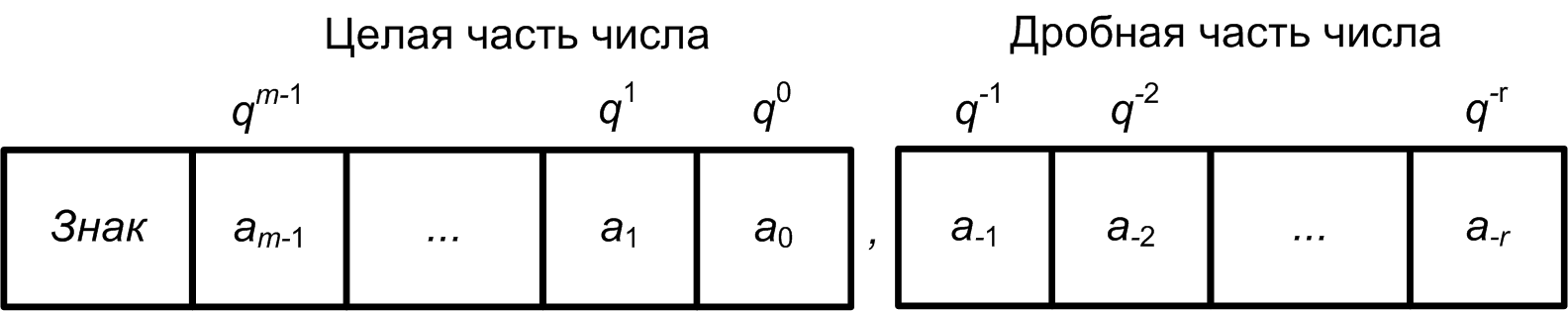

Числа в формате с фиксированной запятой содержат в себе знаковый разряд кода и цифровой разряд кода.
