Принцип работы индукционного электросчетчика

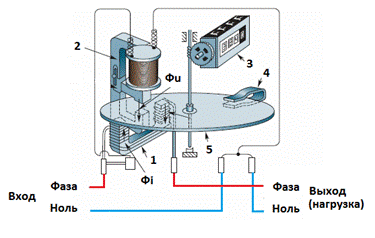

Устройство и принцип работы индукционного электросчетчика

1 — токовая катушка (обмотка)

2 — катушка (обмотка) напряжения

3 — счетный механизм в виде червячной передачи

4 — постоянный магнит для создания торможения (плавности) хода диска

5 — алюминиевый диск

Фi — магнитный поток, который создается током нагрузки

Фu — магнитный поток, который создается током в катушке напряжения

Электросчетчик состоит из 2 катушек (обмоток): катушка напряжения и токовая катушка, электромагниты которых расположены под углом 90° относительно друг друга в пространстве. В зазоре между этими электромагнитами находится алюминиевый диск, который с нижней и верхней стороны крепится на подпятниках. На оси диска установлен червяк, который через зубчатые колеса передает вращение счетному механизму.

Токовая катушка включается в цепь последовательно и состоит из небольшого количества витков. Наматывается такая катушка толстым проводом, соответственно прямому номинальному току электросчетчика.

Катушка напряжения включается в цепь параллельно и состоит из большого количества витков. Наматывается тонким проводом, примерно с диаметром 0,06 — 0,12.

При подачи переменного напряжения на катушку напряжения, и при протекании через токовую катушку тока нагрузки, в зазоре наводятся переменные магнитные потоки Фi и Фu, которые наводят в алюминиевом диске вихревые токи. При взаимодействии этих потоков и вихревых токов в диске, возникает вращающий момент — диск начинает вращаться.

Количество оборотов алюминиевого диска за определенное время — это и будет наша потребляемая электроэнергия.

При увеличении тока нагрузки (например, мы включили в сеть дополнительную нагрузку) в токовой катушке будет возникать больший вращающий момент и диск будет вращаться быстрее.

Для учета электроэнергии в трехфазных сетях переменного тока используют трехфазные индукционные электросчетчики, принцип работы которых аналогичен однофазным.
