Оборудования блока очистки бурового раствора

Оборудование насосного блока

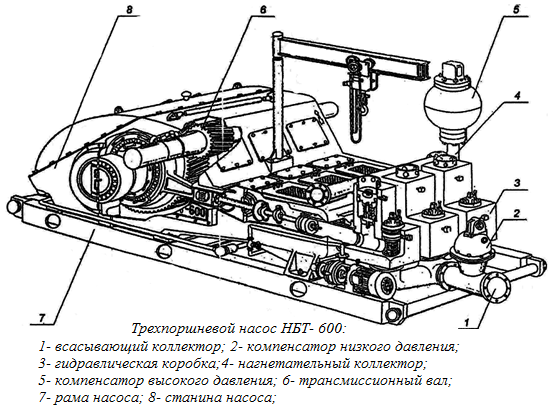

НБТ-600: трехпоршневой насос одностороннего действия. Гидравлическая часть его состоит из всасывающего коллектора и всасывающего компенсатор-колпака, гидравлической коробки, в которой размещены три цилиндра с поршнями, втулками и клапанами, сбрасывающей линии, предохранительного клапана, нагнетательного коллектора с компенсатором высокого давления. Насос смонтирован на раме-салазках. Трансмиссионная часть насоса состоит из вала с зубчатой шестерней, передающей вращение зубчатому колесу, укрепленному на коренном валу. На этом валу смонтированы, на роликоподшипниках, шатуны, соединенные пальцем с ползуном. Станина насоса имеет съемную крышку. Втулки цилиндров крепятся к гидравлической коробке быстросъемным соединением, а крышки клапанов – зажимами.

Вибросито представляет собой механическое устройство для удаления шлама путем фильтрации БР через вибрирующие сетки. Состоит из вибрирующих рам, смонтированных на станине, распределительного желоба, трансмиссии, электродвигателя. Рама с виброситом укреплены на рессорах, имеет 2 ситовые камеры. Сетки натягиваются на кассеты (при износе замен). Сетки стальные или из синтетики, на раме вибратор со шкивами. Пропускная способность, глубина и степень очистки зависит от размера ячеек и должна быть на 25% больше подачи насоса. ВС-1 позволяет удалить частицы >150мкм (грубая ступень отчистки). Очищает БР на водной, нефтяной и других основах.

Гидроциклонные шламоотделители (вторая ступень отчистки) представляют собой инерционногравитационные отделители твердых частиц. Частицы <150мкм. Применяется только для не утяжеленного БР. ГШ разделяют на пескоотделители для отделения шлама 0.16-0,07мм и илоотделители – 0,07мм. Представляет сосуд с входным и выходным патрубками, состоящие из верхней короткой цилиндрической и нижней конической частей. БР подается шланговым насосом под давлением через входной патрубок. Суспензия вращается внутри гидроциклона. Частицы под действием центробежной силы отбрасываются к стенкам и оседают. Отчищенный БР выводится через отвод. С увеличением d гидроциклона производительность увеличивается, степень отчистки уменьшается. Режим работы регулируется насадками.

Центрифуги: количество оборотов барабана до 4000. Ножи шнека из карбида и вольфрама. Скорость барабана может меняться для предотвращения перегрузки и автоматической остановки двигателя при повышении крутящего момента, чрезмерной вибрации. Используется для утяжеления БР с плотностью до 2,4 и отделения, флокулирования шлама.

Вакуумный дегазатор: d внутренней части 150мм, L=260мм. Применяется в случае наличия газа в БР. Вторичное удаление газа (первичное сепаратором перед виброситом). Состоит: рама, на ней резервуар для газированного БР, над ним цилиндрическая камера, которая разделена поперечной перегородкой. Над каждой частью резервуара дегазационная камера, которая соединяется через клапан-разрядник (ускоритель выпуска воздуха) со всасывающей линией насоса (вакуумного). Дегазатор – аппарат двойного действия: клапан-разрядник поочередно соединяет дегазационные камеры с вакуумной линией → в одной камере разряжение → раствор с газом из резервуара поочередно поступает в одну из камер → дегазация. Очищенный р-р → в отсек нижней камеры. Когда камера наполнена клапан-разрядник переключается. Попеременная откачка газа из камер. Готовый р-р → патрубок → приемные емкости.
