Модуль абонентских комплектов 24АК

Назначение модуля

Модуль абонентских комплектов предназначен для обеспечения исходящей и входящей связи абонентов, использующих телефонные аппараты системы ЦБ.

Модуль выполняет следующие функции:

- подача питания на телефонные аппараты (ТА);

- подача сигнала индукторного вызова при входящей связи;

- прием импульсного набора номера при исходящей связи;

- прием набора DTMF при исходящей связи;

- измерение параметров абонентских линий и самодиагностика.

- Выдачу информации о вызывающем в формате CallerID Состав модуля

Модуль выполнен на базе микросхем DuSLIC фирмы Infineon. В состав модуля входят: набор микросхем на 24 абонентских комплекта DuSLIC и схема управления модулем.

Состав абонентских комплектов

В состав абонентского комплекта входят:

- микросхема абонентского комплекта DuSLIC PEB4266;

- сдвоенный кофидек PEB3265 (SLICOFI);

- цепи защиты от перенапряжений (терморезисторы, защитные диоды);

- схема измерения напряжений на линии. Состав схемы управления

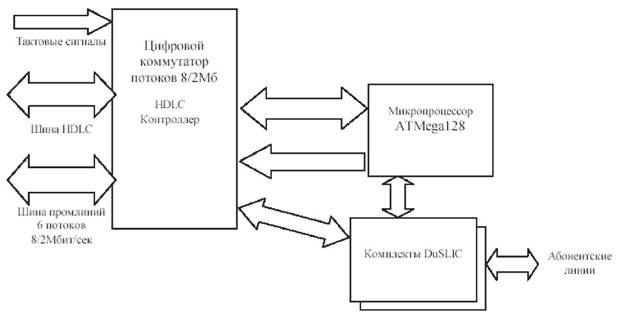

Рис. 5 Функциональная схема 24АК

Схема управления модуля состоит из следующих узлов:

• Микроконтроллер ATMega128 c FLASH памятью, ОЗУ и периферийными устройствами;

• PLD выполняющее функции HDLC контроллера и коммутатора;

• COM порт для смены программного обеспечения;

• Буферные элементы.

Общие принципы функционирования

Работа модуля основана на периодическом опросе схемой управления состояния датчиков тока абонентских комплектов и накоплении результатов опроса. Анализируя накопленные данные, схема управления распознает следующие действия абонента:

- снятие трубки;

- набор номера, в т.ч. набор DTMF;

- короткий отбой;

- отбой.

Часть 5. Цифровая коммутационная система MC240 Информация о действиях абонентов накапливается, а затем, по запросу, отправляется центральному процессору (ЦП) для дальнейшей обработки.На рисунке ниже приведена упрощенная принципиальная схема одного из 24 абонентских комплектов.

Основными элементами являются: схема защиты от перенапряжений, прецизионные резисторы, терморезисторы и микросхема сопряжения с абонентской линией (Subscriber Line Interface Circuit = SLIC). Сигнал с разговорного тракта снимается с датчиков тока, кодируется сдвоенным кофидеком (SLICOFI) и упаковывается в поток 2 Мбит/с, или 8Мбит/с в зависимости от режима работы модуля.

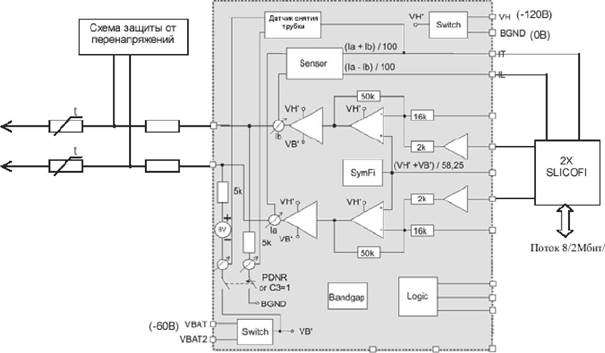

Рис. 6 Упрощенная принципиальная схема 24АК

Микросхемы комплекта (DuSLIC) выполняют многие функции, связанные с подачей питания в абонентскую линию, обнаружением снятия микротелефона с рычажного переключателя ТА (замыкания шлейфа), прекращением посылки вызова на ТА при ответе абонента (замыкании шлейфа), регулировкой уровня речевого сигнала, ограничением тока питания и переходом с двухпроводной линии на

Часть 5. Цифровая коммутационная система MC240

четырехпроводную (дифсистема). DuSLIC контролирует и ограничивает подаваемое в линию постоянное напряжение и ток питания до достаточных для нормального действия значений. Микросхема также осуществляет наложение речевого сигнала от кодека на постоянное напряжение в линии, а также обеспечивает прием речевого сигнала из линии и подачу его на кодек.

Номинальное напряжение питающей батареи составляет -60В относительно земли. Напряжение питающей батареи (-60В) подается на выходные буферы DuSLIC. Выходные напряжения в абонентскую линию могут варьироваться в широких пределах от 5 до 100В. Причем напряжения до 60В формируются с использованием -60В и 0В. Для расширения диапазона используется -60В и -120В, что позволяет работать с очень длинными линиями (до 4000 Ом).

Микросхемы абонентских комплектов DuSLIC имеют встроенные цепи защиты от повышенного тока, перегрева и перенапряжений. В качестве дополнительной защиты на каждый провод абонентской линии установлен терморезистор и защитные тиристоры, отключающие выходы микросхемы DuSLIC при превышении порога максимального напряжения (более 60В).

Установление исходящего соединения.

В исходном состоянии микросхема MuSLIC находится в «спящем» режиме, т.е. выходные буферы отключены, но питание в линию подается через встроенные балластные резисторы. Снятие трубки ТА приводит к возникновению тока в абонентской цепи, что приводит к срабатыванию датчика снятия трубки и выходу микросхемы из «спящего» режима. Подключается разговорный тракт до платы ЦП, в котором начинает подаваться сигнал «Ответ станции».

Часть 5. Цифровая коммутационная система MC240

Набор номера обрабатывается микроконтроллером на плате 24АК, который воспринимает как импульсный набор, так и набор DTMF (может отключаться программно).

Установление входящего соединения.

При установлении входящего соединения по команде ЦП абоненту подается индукторный вызов путем перевода микросхемы DuSLIC в состояние RING. Причем характер и длительность импульсов задаются ЦП, а вызывной сигнал генерируется комплектом. Микросхема автоматически определяет поднятие абонентом трубки и переходит в режим разговора.

Тестирование абонентского комплекта.

Для измерения параметров абонентских линий и внутренних цепей в комплекте DuSLICпредусмотрена измерительная функция. Причем, комплектом может измеряться как напряжение, так и ток. Управление измерителем осуществляется микроконтроллером по команде ЦП.

Для измерения различных параметров линии используются разные методики (постороннее напряжение, сопротивление, сопротивление изоляции, емкость). Одновременно может тестироваться только один комплект на плате модуля 24АК. На время проведения измерений абонентский комплект не обслуживается станцией.

Время проведения всего комплекса измерений не более 2 минуты, что дает общее время тестирования всех комплектов станции порядка 50 минут (комплекты, находящиеся на разных платах, тестируются независимо друг от друга).

Управление тестированием и фиксирование результатов измерений осуществляется программой PbxAdm программа конфигурирования и мониторинга.

Смена программного обеспечения.

Часть 5. Цифровая коммутационная система MC240

Встроенный последовательный порт используется в качестве сервисного внешнего интерфейса RS232, который выведен на штырьевой разъем в передней части платы. Интерфейс служит для обновления программного обеспечения платы, и мониторинга состояния.
