Расчет БИХ фильтров

Расчет КИХ фильтров

Использование программы при расчете КИХ-фильтров сводится к выбору желаемых параметров, часть которых уже была перечислена, и активизации программной кнопки «Calculate Filter». На нижеследующем рисунке, например, произведен расчет фильтра со следующим набором свойств:

- КИХ-фильтр;

- ФНЧ;

- фильтр по Баттерворту;

- частота выборок 1000Hz;

- частота среза 100 Hz;

- фильтр 2-го порядка;

- число узлов (коэффициентов) – 31;

- расчеты в числах с плавающей точкой.

Для получения результатов расчета в графическом виде предусмотрен экспорт графиков:

Графические результаты представляют собой набор из шести графических зависимостей с текстовым комментарием:

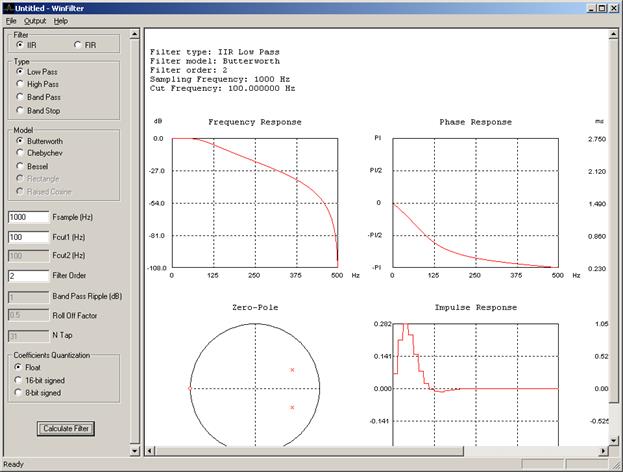

Использование программы при расчете КИХ-фильтров сводится к выбору желаемых параметров, часть которых уже была перечислена, и активизации программной кнопки «Calculate Filter». На нижеследующем рисунке, например, произведен расчет фильтра со следующим набором свойств:

- БИХ-фильтр;

- ФНЧ;

- фильтр по Баттерворту;

- частота выборок 1000Hz;

- частота среза 100 Hz;

- фильтр 2-го порядка;

- расчеты в числах с плавающей точкой.

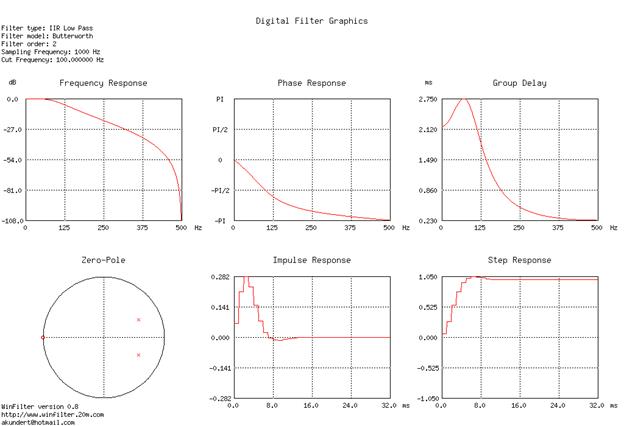

Получаемые результаты аналогичны по составу предыдущему примеру:

ЗАДАНИЕ

1. Выбрать вариант(ы) расчетов из таблицы в соответствии с указаниями преподавателя.
2. Провести моделирование фильтра каждого варианта (при порядке фильтра 3) для всех трех способов представления чисел (с плавающей точкой, знаковых 16-битовых, знаковых 8-битовых).
3. Повторить моделирование для фильтров других порядков по указанию преподавателя (по умолчанию - 6, 8, 10, 12, 16).
4. Сравнить для каждого случая полученные графики и сделать соответствующие выводы.

Контрольные вопросы

Приложение А

Варианты заданий для выполнения практической работы

Вариант	Вид фильтра (Filter)	Тип фильтра (Type)	Модель фильтра Model	Fs	Fc1	Fc2	Ripple	Roll off factor	Число узлов
	FIR	ФНЧ	Бессель
	FIR	ФВЧ	Баттерворт
	FIR	ФНЧ	Чебышёв
	FIR	ФВЧ	Бессель
	IIR	ФНЧ	Баттерворт
	IIR	ФВЧ	Чебышёв
	IIR	ФНЧ	Бессель
	IIR	ФВЧ	Баттерворт
	FIR	ФНЧ	Чебышёв
	FIR	ФНЧ	Бессель
	FIR	ФВЧ	Баттерворт
	FIR	ФНЧ	Чебышёв

Примечание: неуказанные параметры задаются самостоятельно с учетом специфики варианта
