Обработка опытных данных
1. На основе показаний психрометров 5 и 6 по психрометрической таблице (Приложение) определить относительную влажность входящего
и выходящего из установки влажного воздуха
.
2. По Hd- диаграмме для точек 1, 2, 3 определить энтальпию Н1 и влагосодержание d1 входящего воздуха, парциальное давление водяного пара р1п в этом воздухе (на основе t1 и ); энтальпию Н2 воздуха после нагревания (на основе d2 = d1 и t2); влагосодержание d3 воздуха, уходящего из установки (на основе t3 и ).
3. По уравнению (2) рассчитать парциальное давление р1в. Полученное значение перевести в Па (750 мм рт.ст. = 105 Па). Заполнить таблицу 2.
Таблица 2
| , %
|  Н1, кДж кг сух. возд.
| d1, г влаги кг сух. возд.
| р1п, мм рт.ст. | р1в, Па |  Н2, кДж кг сух. возд.
| , %
| d3, г влаги кг сух. возд.
|
4. Рассчитать массовый расход сухого воздуха по уравнению Клапейрона-Менделеева:
, кг/ч,
где Rв = 287 Дж/(кг×К) – газовая постоянная сухого воздуха;
– объемный расход воздуха, определяемый по градуировочному графику, м3/ч.
5. Рассчитать количество теплоты, полученного нагретым воздухом в электронагревателе, по уравнению (10).
6. Определить массу влаги Мп, полученную нагретым воздухом от высушивания материала, по уравнению (11).
7. Построить кривые процессов нагревания воздуха (1-2) и сушки нагретым воздухом (2-3) на Hd -диаграмме (без соблюдения масштаба).
8. Определить температуру точки росы tросы при охлаждении (d=const) из состояний т.т.1 и 3.
9. Определить систематическую погрешность измерения температуры воздуха t1 на входе в установку и t3 на выходе из неё:
,
где
- абсолютная погрешность измерения температуры, принимаемая равной половине цены деления шкалы прибора.
Подробно материал к этому пункту изложен в разделе «Оценка погрешности эксперимента».
Контрольные вопросы
1. Понятие «влажный воздух». Особенности изменения состояния влажного воздуха в отличие от идеальной газовой смеси.
2. Состояние водяных паров во влажном воздухе.
3. Понятие о температуре точки росы. Методика определения tросы по Hd -диаграмме.
4. Основные характеристики влажного воздуха. Определение d,
, H, pn и pв.
5. Устройство, принцип действия и назначение психрометра.
6. Hd -диаграмма влажного воздуха. Графическое представление процессов нагревания и сушки влажным воздухом.
7. Методика расчета количества теплоты, затраченной на нагревание воздуха. Цель нагревания.
8. Методика расчета массы вещества, отводимой от высушиваемого материала в процессе сушки.
9. Понятие о погрешностях измерения, источники погрешностей. Методика расчета систематических погрешностей измерения температур воздуха на входе в установку и на входе из неё.
| Приложение | ||||

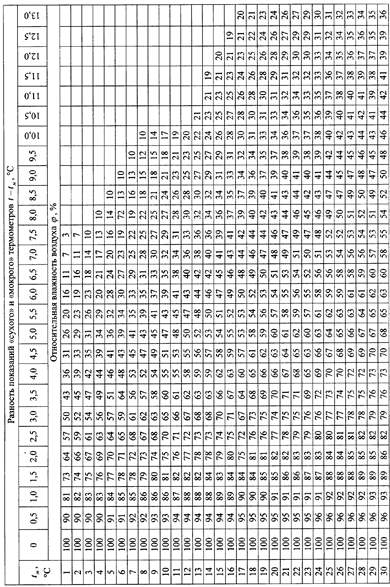

| Психрометрическая таблица влажного воздуха |
|
|
|
