Шифратор

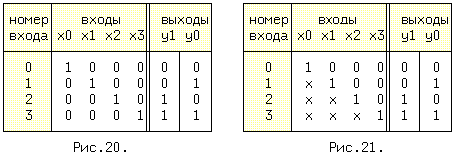

Шифратор (Ш) может быть неприоритетным, если допускается подача только одного активного сигнала и может быть приоритетным, если допускается подача одновременно нескольких активных сигналов на входы. Неприоритетный Ш осуществляет преобразование десятичного номера активного входа в двоичный эквивалент этого номера. Для неприоритетного шифратора "4 в 2" таблица истинности имеет вид (рис.20):

В приоритетном Ш производится преобразование максимального десятичного номера активного входа в двоичный эквивалент этого номера. Для такого Ш входные сигналы, лежащие снизу от единичной диагонали, по определению не известны ("x" может быть 0 или 1). Следовательно полная таблица истинности, вместо нижних трех строчек должна содержать еще 2+4+8=14 строк см. рис.21. Комбинация 0000 на входах не определена.

Для синтеза схемы неприоритетного Ш для каждого выхода составим таблицу Карно. Четыре входных переменных дают 24=16 комбинаций из которых по определению зада ны в таблице только 4. Остальные 12 неопределенных (запрещенных) комбинаций в таблицах Карно отметим символом d. Так как появление этих комбинаций на входах не предусмотрено (по определению), то в соответствующие клетки т.Карно можно подставлять любые значения, в том числе такие, которые позволяют наиболее полно минимизировать ЛФ. Два из четырех вариантов приведены на рис.22. В обоих случаях две величины d доопределены до 1.

Из приведенных таблиц находим y1 и y0:

-- -- ------- -- -- ------- y1 = x0*x1 = x0 + x1 и y0 = x0*x2 = x0 + x2.

Реализация и условное обозначение неприоритетного Ш приведены на рис.23. Переменная x3 оказалась "обделенной", но это произошло из-за того, что если нет сигнала ни на одном из первых трех входов, то он неизбежно должен присутствовать, по определению, на оставшемся, т.е. на третьем. Переменная x3, вместе с остальными может быть использована для формирования функции x0 + x1 + x2 + x3 равной 0, когда не активен ни один из входов, что может сигнализировать, например о неисправности источников сигналов.

Шифраторы применяются в контроллерах прерываний работы микропроцессора внешними устройствами, в параллельном преобразователе напряжения в код и для кодирования номера клавиши. Последнее применение показано на рисунке. Если нажата клавиша кл3, то на выходе ей будет соответствовать код 11(BIN) = 3(DEC).
