Задачи и упражнения. ЗАДАЧА 1. На входы реверсивного счетчика импульсов подаются приведенные внизу послед вательности импульсов

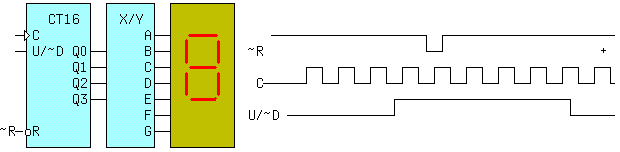

ЗАДАЧА 1. На входы реверсивного счетчика импульсов подаются приведенные внизу послед вательности импульсов. Какая шестнадцатиричная цифра будет высвечена на семисегментном индикаторе в момент времени отмеченный знаком +?

Пояснения: 1) Так как вход (R)eset имеет наивысший приоритет, то при ~R = 0 счетчик обнуляется, независимо от состояния остальных входов. 2) При U/~D = 0 (Down - вниз) счетчик работает на вычитание, а при U/~D = 1 (Up - вверх) - на сложение. 3) Счетчик имеет прямой динамический вход (срабатывает по положительному перепаду, об этом свидетельствует стрелка внутрь у входа C), поэтому необходимо подсчитать отдельно количество положительных перепадов для режимов суммирования (4) и вычитания (1) и получить ответ: цифра 3.

ЗАДАЧА 2. Какой десятичный код будет зафиксирован на выходах Q3Q2Q1Q0 счетчика при поступлении на его вход 4 импульсов и начальных значениях на выходах Q3Q2Q1Q0 = 1100?

Пояснения: 1) Находим десятичный (DEC) эквивалент двоичного кода 1100(BIN) = 12(DEC). 2) Обращаем внимание, что счетчик вычитающий (вход C "-1"). 3) Очевидно, что ответом будет код = 8.

ЗАДАЧА 3. Два счетчика включены последовательно. Определить десятичный эквивалент выходного кода Q2Q1Q0 второго счетчика. Число импульсов, поступивших на вход C равно 94.

Пояснения: 1) Обращаем внимание, что оба счетчика - суммирующие и перед поступлением импульсов обнуляются импульсом R=1. 2) Число импульсов прошедших на выход переноса CR первого счетчика равно CR = (0 + SUM(C)) M = 944 = 3. 3)Выходной код второго счетчика равен остатку от деления Q = 3 mod 5 = 3.

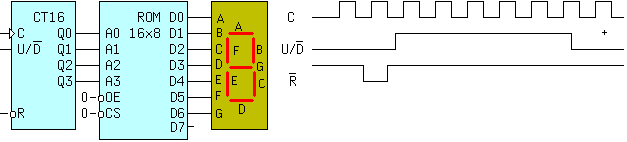

ЗАДАЧА 4. На входы реверсивного счетчика импульсов подаются приведенные внизу последовательности импульсов. Какая шестнадцатиричная цифра (0..9AbCdEF) будет высвечена на семисегментном индикаторе в момент времени отмеченный знаком +?Ниже приведены содержимое памяти и рисунок схемы.
АДРЕС: 0 1 2 3 4 5 6 7 8...
КОД: 07 39 4f 6f 7d 77 7c 06 07...

Пояснения: 1) Реверсивный счетчик c прямым динамическим входом С (-->). 2)Импульсом ~R=0 счетчик обнуляется 3)Подсчитайте число активных перепадов импульсов C для режима сложения (U/~D=1) и вычитания (U/~D=0). 4)Найдите результирующий код на адресных входах микросхемы памяти. 5)Найдите в памяти HEX код хранящийся по этому адресу.6)Распишите этот код в двоичном виде, например 06 = 00000110 (BIN) т.е. светиться будет цифра 1(сегменты C и B). сегменты = GFEDCBA.

Ответ: цифра A.
