Универсальный JK-триггер

Универсальный D-триггер (триггер-задержка)

Его особенность в том, что он имеет один информационный вход (название D от Delay). Триггер запоминает (задерживает) информацию, которая поступает по одному информационному каналу. Триггер также называется универсальным, так как на его основе можно построить все другие типы триггеров. Существуют две структуры D-триггера: однотактная и двухтактная.

На рис. 2.39 показано УГО однотактного D –триггера.

Рис. 2.39. УГО однотактного D-триггера

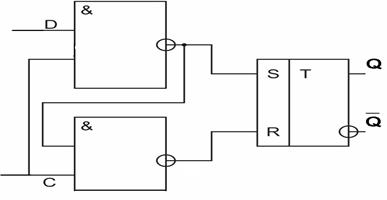

Рис. 2.40. Логическая схема однотактного D-триггера

На рис. 2.40 представлена логическая схема D -триггера, построенная на ЛЭ типа “ И-НЕ”. Особенность этой схемы состоит в том, что имеется только один информационный вход D.

В табл. 2.17 дана таблица переходов однотактного D-триггера.

Таблица 2.17

D	Ct	St	Rt	Qt+1
				Qt
				Qt

Из этой таблицы видно, что при С =1 на выходе триггера устанавливается состояние, равное значению входа D.

Рис. 2.41. Логическая схема двухтактного D-триггера

На рис. 2.41 представлена логическая схема двухтактного D -триггера, построенного на элементной базе “И-НЕ”.

УГО двухтактного D –триггера представлено на рис. 8.13. Эта схема отличается от двухтактного R-S -триггера тем, что у нее только один информационный вход D.

Рис. 2.42. УГО двухтактного D-триггера

Рис. 2.43. Т-триггер на основе двухтактного D-триггера

На основе двухтактного D-триггера можно построить Т-триггер, при этом роль счетного входа выполняет вход С (рис.2.43).

Эта схема называется универсальной потому, что на ее основе можно построить все основные типы триггеров. JK-триггер имеет только двухтактную структуру (рис.2.44). УГО JK –триггера изображено на рис.2.45.

На рис. 2.44 представлена логическая схема JK –триггера, которая представляет собой двухступенчатую структуру с обратными связями. Так как схема собрана на ЛЭ “И-НЕ”, то в таблице переходов (табл. 2.18) работа триггера рассматривается в условиях положительной логики. Вход J является входом установки в состояние “1”, вход K – входом установки в “0”.

Триггер первой ступени срабатывает по положительному фронту синхроимпульса, а триггер второй ступени управляется инвертированным синхроимпульсом, т.е. срабатывает по отрицательному фронту синхроимпульса через 0.5 такта.

Рис. 2.44. Логическая схема JK –триггера

Рис. 2.45. УГО JK –триггера

Рассмотрим работу триггера, используя временную диаграмму (рис. 2.46).

В первом такте синхроимпульс С:=0, оба триггера находятся в нулевом состоянии.

Во втором такте C:=1,K:=0, J: =1 и положительным фронтом синхроимпульса устанавливается триггер Q':=1, а затем через 0,5 такта по заднему фронту это состояние передается во второй триггер Q: =1.

В третьем и четвертом тактах С:=1, J:=1, K:=1 и в соответствии с таблицей истинности дважды устанавливаются в противоположное состояние оба триггера.

В третьем такте Q':=0 и Q:=0, а в четвертом такте Q':=1 и Q:=1.

В пятом такте J:=0, K:=1 и оба триггера устанавливаются в нуль.

Наконец, в последнем такте С:=1, J;=1, K:=1 состояние обоих триггеров снова изменяется на противоположное Q':=1, Q: =1.

Рис. 2.46. Временная диаграмма работы JK –триггера

Таблица 2.18

Ct	J	K	Qt+0,5	Qt+1
	x	x	Qt’	Qt
			Qt’	Qt
			┐Qt’	┐Qt
