Демультиплексор. Правила роботи мультиплексора к555кп2 вхід стробу C1 (c2) входи управління виходи v2 v1 fa fb a1
|
|
|
|
Правила роботи мультиплексора К555КП2
| Вхід стробу C1 (C2) | Входи управління | Виходи | ||
| V2 | V1 | FA | FB | |
| A1 | B1 | |||
| A2 | B2 | |||
| A3 | B3 | |||
| A4 | B4 | |||
| X | X | |||
| Примітка: X - довільний стан або 0, або 1. |
Демультиплексор 1-4 на базі дешифратора D1 та логічних елементів 2І D2…D5 (без входу дозволу); a - схема; б - умовне позначення
Демультиплексор відноситься до пристроїв комутування цифрової інформації. Він здійснює комутацію одного інформаційного входу до одного з декількох виходів, адреса якого задана. Демультиплексор має один інформаційний вхід, декілька виходів та адресні входи.
Таким чином, на приймальному кінці мультиплексованої магістралі потрібно виконати зворотню операцію - демультиплексування. Демультиплексор можна реалізувати на дешифраторі з n-входами, в якому вхід дозволу E використовується як інформаційний. Якщо для побудови схеми демультиплексора використати дешифратор без входу дозволу E, то необхідно мати m двовхідних логічних елементів 2І.
Входи дешифратора a1, а2 є адресними. Тому в залежності від адресного числа лише на одному з виходів дешифратора з'являється логічна одиниця, яка дає дозвіл до спрацювання лише одного з чотирьох кон'юкторів D2…D5. На другі входи кожного кон'юктора надходить шина сигналу x.
Вхідна інформація відтворюється на виході одного з чотирьох логічних елементів D2…D5, який одержав дозвіл по другому адресному входу.
Можна виконати синхронний демультиплексор, якщо використовувати три-входові логічні елементи 3І і на третій вхід подати синхросигнал або сигнал дозволу від зовнішнього джерела.
Функціонування демультиплексора 1-4 відбивається таблицею істинності.
| Адресні входи | Виходи | ||||
| а1 | а2 | y0 | y1 | y2 | y3 |
| x | x | x | x |

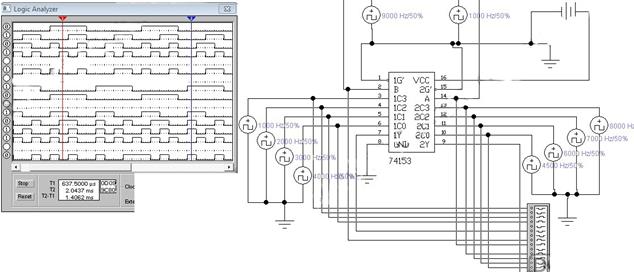

Схема дослідження і результат виконання роботи
|
|
|
|
|
