Механические фазовращатели

Простейшим механическим фазовращателем является фазовращатель тромбонного типа – отрезок волновода с регулируемой длиной (рис. 2.7). Изменение фазы проходящей волны достигается за счет перемещения подвижной секции. При перемещении подвижной секции на величину l длина волновода увеличивается на 2 l и фазовый сдвиг Dj= 2 bl.

Рис. 2.7. Фазовращатель Рис. 2.8. Фазовращатель на основе тромбонного типа волноводно-щелевого моста   Рис. 2.9. Фазовращатель на основе с диэлектрической пластиной

Тот же принцип используется в фазовращателе, в основу которого положен волноводно-щелевой мост (рис. 2.8). В этом фазовращателе фаза изменяется при распространении электромагнитной волны к

поршню и от него и на выходе фазовый сдвиг определяется удвоенным расстоянием, на которое перемещены поршни.

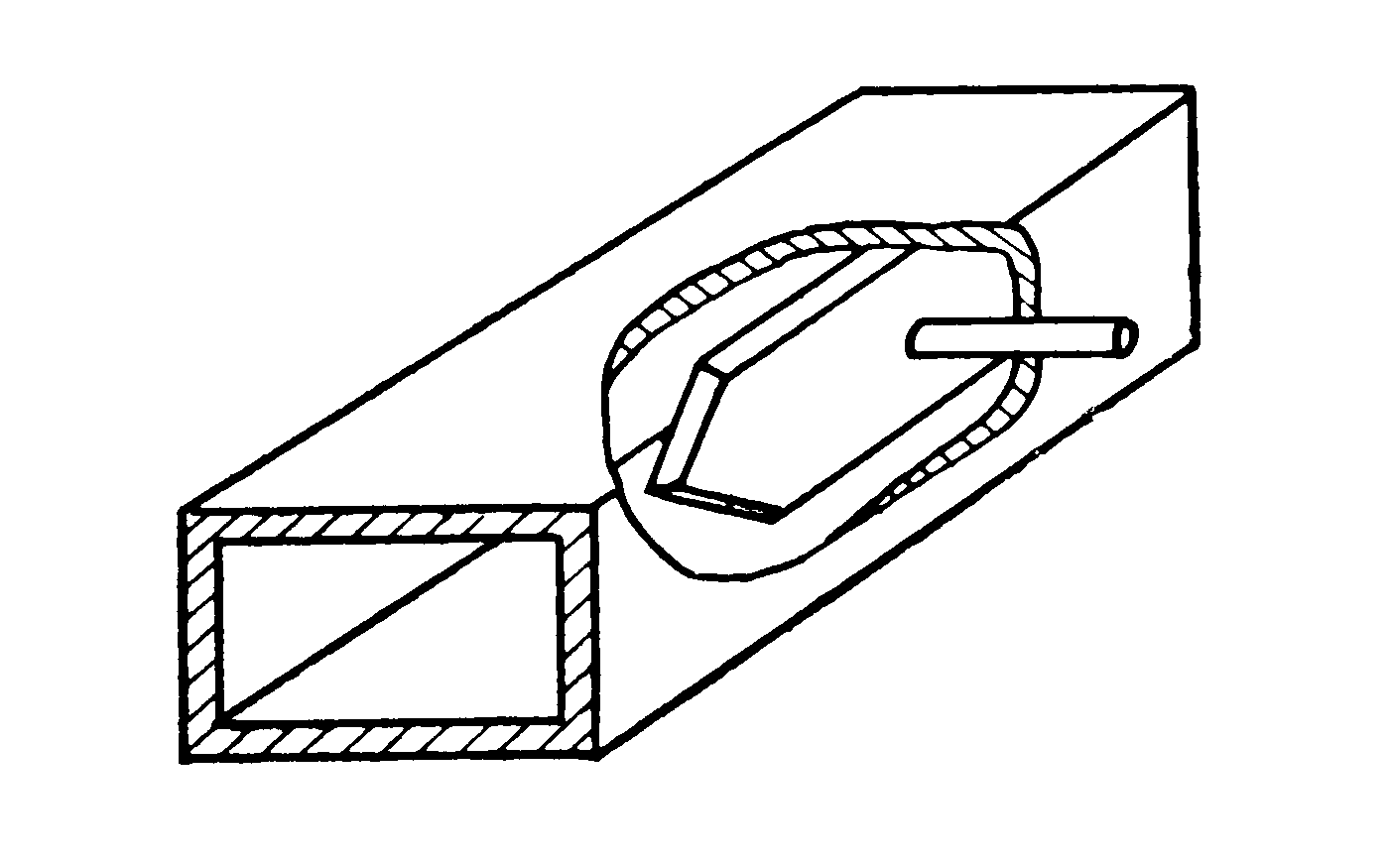

Часто на практике применяются фазовращатели, у которых изменение фазы колебаний достигается перемещением диэлектрической пластины в поперечном направлении прямоугольного волновода с волной Н ₁₀ (рис. 2.9). Когда пластина находится у боковой стенки волновода, она практически не влияет на распространение электромагнитной волны в волноводе. Введение диэлектрической пластины в волновод эквивалентно заполнению его сплошной средой с некоторой эффективной диэлектрической проницаемостью e _эфф> 1. Изменения положения пластины в волноводе приводит к изменению волновой длины и, следовательно, к плавному изменению фазы проходящей волны. Для улучшения согласования длина пластины выбирается примерно кратной целому числу полуволн, а края ее заостряются.

Механические фазовращатели имеют большую точность установки фазы, малую зависимость от внешних условий, но скорость изменения фазы низка.
