Универсальный JK-триггер. Универсальный JK-триггер, схема которого приведена на рис

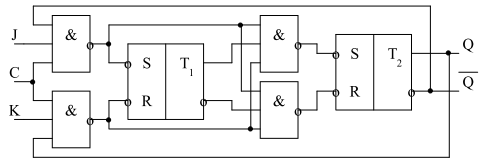

Универсальный JK-триггер, схема которого приведена на рис. 10, представляет собой двухступенчатый синхронный триггер.

Рис. 12

Схема JK-триггера состоит из двух асинхронных RS-триггеров с инверсными входами и двух комбинационных устройств, каждое из которых содержит две схемы И-НЕ с тремя входами каждая. Закон функционирования JK-триггера задается таблицей 4.

JK-триггер отличается от синхронного RS-триггера тем, что не имеет запрещенных комбинаций сигналов на входах J и К. Кроме того, при J = K = 1 триггер изменяет свое состояние на противоположное, т. е. работает как триггер со счетным входом (Т-триггер).

Таблица 4.

C^T	J^T	K^T	Q^T	Q^T+1
			Q^T	Q^T
			Q^T	Q^T
			Q^T	Q^T
			Q^T	Q^T
			Q^T	Q^T
			Q^T
			Q^T
			Q^T

При С = 0 входы J и К заблокированы и, следовательно, оказываются заблокированными входы S и R триггера Т1.

При С = 1 в соответствии с информационными сигналами на входах J и К устанавливается состояние ведущего триггера Т1. При этом на входы S и R ведомого триггера Т2 поступают сигналы, при которых его предыдущее состояние сохраняется.

При С = 0, когда входы триггера Т1 закрыты для входной информации, входы триггера Т2 открываются и состояние ведущего триггера воспринимается ведомым триггером.
