Однооборотные непроволочные подстроечные резисторы

Неразборный переменный резистор.

Типы переменных и подстроечных резисторов.

Для того чтобы иметь представление обо всём многообразии переменных и подстроечных резисторов ознакомимся с фотографиями.

Обычный переменный резистор широкого применения. Хорошо заметен тип резистора: СП4 – 1, мощность 0,25 Ватт, сопротивление 100 кОм.

Резистор снизу залит эпоксидным компаундом, то есть он неразборный и ремонту не подлежит. Этот тип очень надёжный, так как он выпускался для оборонной аппаратуры.

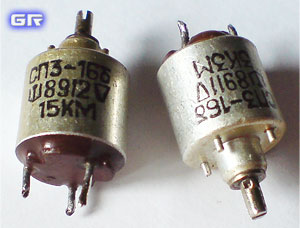

А это подстроечные резисторы СП3-16б. Резисторы СП3-16б предназначены для перпендикулярной установки на печатную плату, а мощность их составляет 0,125 Вт. Резисторы имеют линейную (А) функциональную характеристику. Как видим, они имеют довольно добротную конструкцию.

Малогабаритный подстроечный резистор, который впаивается непосредственно в печатную плату бытовой аппаратуры. Он имеет очень маленькие размеры и на некоторых платах распаивается до десятка подобных резисторов.

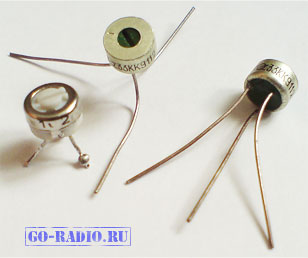

На фото ниже показаны подстроечные резисторы СП3-19а (справа) мощностью 0,5 Вт. Материал резистивного слоя - металлокерамика.

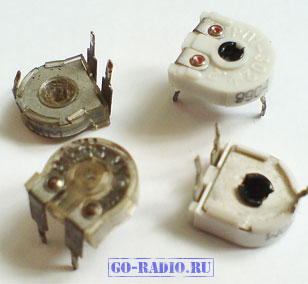

Лакоплёночные резисторы СП3-38. Их устройство весьма примитивно.

Так как его корпус является открытым, то на поверхность его оседает пыль, конденсируется влага, что и сказывается на надёжности такого резистора. Материал проводника - металлокерамика, а мощность невысока - около 0,125 Вт.

Подстройка таких резисторов осуществляется отверткой из диэлектрика во избежание короткого замыкания. В бытовой электронной аппаратуре такой переменный резистор найти довольно легко.

Резисторы РП1-302 (на фото справа) и РП1-63 (слева).

Для подстройки сопротивления резисторов РП1-63 может потребоваться специальная отвёртка. Если приглядется, то паз под отвёртку имеет шестигранную форму. В отличие от резисторов СП3-38 такие резисторы имеют защищённый корпус. Это положительно сказывается на надёжности резистора.
