1) “агентов управления” – контроллеров, помещаемых в сетевые элементы;

2) каналов передачи данных, организованных с использованием байтов D1-D12 SOH;

3) систем управления с их операционными системами и рабочими станциями.

Рисунок 6.1 – Структурная схема сети управления

Современная аппаратура транспортных сетей и сетей доступа всех типов контролируется и управляется встроенными микропроцессами со специализированным программным обеспечением. Они имеют стандартные интерфейсы к системе сетевого контроля и управления, местному терминалу управления (компьютеру), к станционной сигнализации, к служебной связи и каналам пользователя.

Местный терминал подключается к аппаратуре через F - интерфейс протокол V.24 (RS232) и обеспечивает конфигурирование и контроль аппаратуры. С его помощью осуществляется загрузка программного обеспечения во встроенные микропроцессорные устройства аппаратуры, конфигурирование аппаратуры соответственно конкретным условиям её использования, контроль состояния, регистрация повреждений и другое.

Система сетевого управления и контроля, размещается в выделенном узле, обеспечивает контроль и управление транспортной сетью и каждым оборудованием сетевых элементов (мультиплексором, оборудованием каналообразования, источниками электропитания, пожарной безопасностью и другими). Пример схемы сети управления приведён на рисунке 6.1.

Управляющее устройство системы управления подключается к одному из узлов транспортной сети, называемому шлюзовым, и с остальными узлами связывается, как правило, по встроенным каналам передачи данных. Например, в SDH это каналы DCCr и DCCm Это каналы, образованные в цикле STM с помощью байтов секционного заголовка D1-D3 (DCCr) и. D4-D12 (DCCm).

В шлюзовом узле управления для удалённого мониторинга используется для подключения интерфейс Q3.

Для подключения к сети управления оборудования (аппаратуры), не оборудованной интерфейсом Q3, применяется специальный интерфейс Q2. Он соединяет, например, внешнее плезиохронное оборудование с сетью управления для сбора аварийных сигналов этого оборудования.

Несмотря на то, что во всех современных транспортных системах (технологий PDH, SDH, ATM) подсистема технического обслуживания организуется на единой принципиальной основе, конкретные реализации управляющих устройств и программ существенно различаются между собой, вследствие чего в настоящее время невозможно организовать управление аппаратурой разных производителей из одной управляющей станции. Это объясняется недостаточной стандартизацией интерфейсов.

Использование системы сетевого управления и контроля обязательно, если сеть имеет сложную или протяжённую архитектуру, и число сетевых элементов составляет несколько десятков или сотни.

В транспортных сетях простой конфигурации с числом элементов не превышающим десяти можно обойтись обслуживанием с местного терминала.

Основные функции системы управления:

- Управление конфигурацией

- Контроль качественных показателей и техническое обслуживание

- Инвентаризация оборудования

- Управление неисправностями

- Безопасность

1) Управление конфигурацией.

Эта функция позволяет производить ввод топологии сети, что обеспечивает обзор сети по местоположению, области (например, региону) и элементу сети. Оператор может конфигурировать (компоновать) полки, блоки, кроссовые соединения в конкретном элементе сети (NE), конфигурировать прокладки соединений между мультиплексорами. Оборудование может быть представлено персонализированными иконками с цветовым отображением состояния.

Управление конфигурацией включает в себя:

а) конфигурирование атрибутов сетевого элемента

Эта функция используется для установки статических параметров конфигурации сетевого элемента, например, сетевой модели (линейная или кольцевая), типа сетевого элемента (TM или ADM), режима резервирования (резервирование тракта, резервирование мультиплексной секции и т.д.), рабочего режима (1:1, 1+1), количества световодов (два или четыре), уровня сетевого элемента (STM-1, STM-4, STM-16) и направленности трафика (однонаправленный или двунаправленный) и т.д.

б) Установка плат

Система сообщает, какие платы должны быть вставлены в соответствующие гнезда. В программном обеспечении главного процессора генерируется соответствующая база данных по конфигурации плат. Только установленные платы могут быть введены в конфигурацию и эксплуатацию. В течение эксплуатации платы в некоторых гнездах могут динамически добавляться и удаляться.

в) Конфигурирование параметров платы

Обеспечивает предварительную установку всех параметров, необходимых для нормальной работы платы, например, установку выходного сопротивления портов, запрещение и разрешение переключения трибутарного потока, выбирается источник тактовой синхронизации, устанавливается номер телефона канала служебной связи и т.д.

г) Конфигурирование матрицы кросс-соединений

Позволяет предварительно конфигурировать ввод и вывод, прямое соединение, закольцовывание и т.д. виртуальных контейнеров различных уровней: VC4, VC3, VC12. Позволяет также гибко диспетчеризовать услуги, реализуя различные режимы организации сети.

д) Выполнение переключения на резерв мультиплексной секции

В сетевом элементе предварительно устанавливаются несколько планов переключения, что позволяет при отказе быстро выполнить переключение в соответствии с отказом для продолжения обслуживания. Позволяет также поддерживать такие функции, как автоматическое переключение на резерв, ручное принудительное переключение и переключение с целью проверки. Продолжительность автоматического переключения на резерв секции мультиплексирования составляет менее 50 мс.

2) Контроль качественных показателей и техническое обслуживание

Эта функция позволяет отображать данные о качественных показателях NE, например, коэффициентов ошибок, величин мощности оптических сигналов на выходе оптического передатчика, входе оптического приёмника и т. д. Функции технического обслуживания должны позволять оператору просмотреть текущее состояние NE и выполнить периодические и диагностические проверки.

3) Инвентаризация оборудования

Эта функция позволяет отобразить детали каждой платы, установленной в отображаемом изделии, типичные данные, имеющиеся для каждой платы, включают код, тип, серийный номер, дату производства, аппаратные средства и тип выпуска программно-аппаратных средств.

4) Управление неисправностями

Ряд функций, предусматриваемых управлением неисправностями, дают быстрое визуальное отображение аварийных сигналов, возникающих в сети. Изменение состояния аварийного сигнала вызывает изменение цвета индикатора, представляющего данный аварийный сигнал на соответствующем экране, на красный. Таким образом, обеспечивается предупреждение, даже без вхождения в систему. Быстрое предупреждение об аварийном сигнале должно позволить оператору минимизировать время, когда трафик может быть прерван, и быстро переконфигурировать сеть.

Все сообщения аварийной сигнализации, регистрируются в протоколе событий и записываются в перечне аварийных сигналов. Эта регистрация должна обеспечить непрерывную запись всех возникающих событий и должна обычно сохранять эти данные до 1 месяца. Это даст возможность оператору просмотреть предыдущие события. Доступ к протоколу событий производится через механизм фильтрации, так что оператор должен увидеть только те данные, которые его интересуют, а не все, что зарегистрированы. Фильтрация производится по дате и времени, элементу сети, типу события и т. п. Такая регистрация отменяет необходимость записей на бумаге для всех событий в сети.

5) Безопасность

В целях обеспечения безопасности при каждой регистрации осуществляется проверка пароля. При 3-кратном отрицательном результате проверки пароля система в целях безопасности блокирует доступ. Оператор может добавлять, изменять и удалять пользователей, а также определять различные классы и зоны управления для различных пользователей с целью более точного разграничения прав и обязанностей различных пользователей.

6.2 Синхронный мультиплексор СММ-155 Пермского завода "Морион"

Аппаратура СММ-155 используются для построения транспортных сетей на основе принципов синхронной цифровой иерархии по волоконно-оптическим кабелям на любых участках ВСС РФ от магистральных до местных сетей в качестве синхронного транспортного модуля первого уровня STM-1.

Аппаратура СММ-155 используется на сетях связи в качестве:

- оконечного мультиплексора;

- мультиплексора ввода/вывода;

- регенератора;

Технические характеристики:

1) Электропитание блоков осуществляется от источника постоянного тока напряжением от минус 36 до минус 72В с заземленным плюсом источника питания;

2) Коэффициент битовых ошибок сигнала STM–1 при средней мощности оптического сигнала на оптическом входе блока СММ-155 от минус 8 до минус 34 дБм не более 10^-10;

3) СММ-155 работает по одномодовому волоконно-оптическому кабелю на длине волны 1,3 мкм.

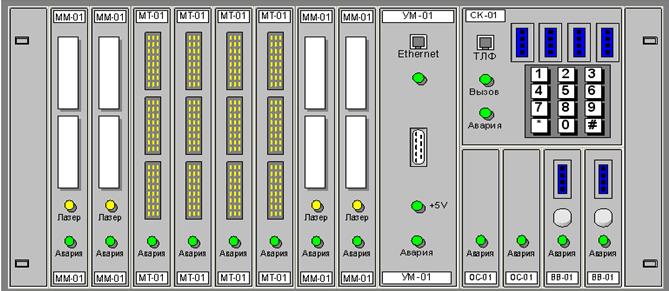

Рисунок 6.2 – Вот так выглядит синхронный мультиплексор СММ-155

Структурная схема мультиплексора СММ-155 показана на рисунке 6.3. Функциональная схема блока содержит следующие составные части:

Рисунок 6.3 – Функциональная схема СММ-155

ВВ-01 - плата ввода фидера питания и преобразователей напряжения, обеспечивает подключение напряжения первичного источника питания к платам, а также обеспечивает стабилизированным напряжением плюс 2,5В и сигнальным напряжением плюс 5В платы, устанавливаемые в блоки СММ. С целью резервирования по типу 1+1 в блок может быть установлено до двух плат ВВ-01;

УМ-01 – плата управления и мониторинга, предназначена для автоматического контроля плат, установленных в блок, передачи аварийных сигналов на устройство отображения и сигналов управления по сети, обеспечивает подключение блоков к системе автоматизированного управления сетью электросвязи через интерфейсы Q3, благодаря чему имеется возможность удалённого мониторинга всех узлов сети;

ОС-01 – плата опорных частот и синхронизации, предназначена для генерации сетки опорных частот, синхронизации генераторного оборудования от выбранных внешних источников синхронизации. С целью резервирования по типу 1+1 в блок может быть установлено до двух плат ОС-01;

СК-01 – блок служебных каналов, предназначен для организации служебной связи в байтах Е1, Е2 секционного заголовка SOH, а также для подключения цепей внешней синхронизации;

MX-01 – плата окончания оптического тракта и мультиплексирования, предназначена для приёма и передачи оптического сигнала на скорости 155,52 Мбит/с, обработки секционного заголовка, кроссовой коммутации и выполнения преобразований сигналов от уровня TUG-3 до уровня STM-1. В блок может быть установлено: две платы МХ-01 на стороне Запад (West), где одна плата основная и одна резервная по типу 1+1, и две платы МХ-01 на стороне Восток (East) - одна плата основная и одна резервная по типу 1+1;

МТ-01 – плата мультиплексирования трибутарная, предназначена для мультиплексирования 21 компонентного потока 2048 кбит/с и преобразования их до уровня TUG-3, выполнения обратных преобразований на приёме и подавления фазовых дрожаний. В блок может быть установлено до трёх плат МТ-01. Кроме того, может быть установлена четвёртая плата МТ-01 для резервирования по типу 3:1.

Платы в блоке связаны шинами:

Шина «Add W» - шина для передачи информационных сигналов с плат МТ-01 на плату МХ-01 направления Запад (West). Шина «Drop W» - шина для передачи информационных сигналов с платы МХ-01 направления Запад (West) на платы МТ-01 или организации транзита с платы МХ-01 направления Запад (West) на плату МХ-01 направления Восток (East) в случае отсутствия или неисправности плат МТ-01. Шина «Add E» - шина для передачи информационных сигналов с плат МТ-01 на плату МХ-01 направления Восток (East). Шина «Drop E» - шина для передачи информационных сигналов с платы МХ-01 направления Восток (East) на платы МТ-01 или организации транзита с платы МХ-01 направления Восток (East) на плату МХ-01 направления Запад (West) в случае отсутствия или неисправности плат МТ-01. Шина «Внутриблочная магистраль» - шина управления платами блока, контроля состояний и передачи / приема служебной информации.

Рассмотрим работу блока СММ-155в режиме мультиплексора ввода – вывода на примере передачи оптического сигнала с направления Запад (West) в направлении Восток (East) с выделением компонентного сигнала 2 Мбит/с.

Оптический сигнал STM-1 поступает в блок на входы оптического интерфейса платы МХ-01 (West). В оптическом интерфейсе происходит преобразование оптического сигнала на скорости 155,52 Мбит/с в электрический сигнал, выделение тактовой частоты и регенерация цифрового сигнала. Через переключатель в плате МХ-01, который предназначен для организации местного и удалённого шлейфа, когда это необходимо, сигнал поступает в узел обработки секционного заголовка SOH для определения цикловой синхронизации, контроля качества передаваемого сигнала регенерационной и мультиплексной секций (байты B1, B2), извлечения и ввода в заголовок SOH служебной информации. На выходе узла обработки SOH формируется сигнал в формате VC-4, который затем через устройство кроссовой коммутации, позволяющее изменять положение контейнеров VC-12 в структуре сигнала VC-4, поступает через шину «Drop W» на платы МТ-01.

Так как в контейнере VC-4 содержится три группы TUG-3, то каждая плата МТ-01 извлекает с шины «Drop W» свою группу TUG-3, которая через селектор VC-12 поступает на устройство мультиплексирования/демультиплексирования VC-12 (MUX / DEMUX VC-12). Это устройство извлекает из виртуальных контейнеров VC-12 находящуюся в этих контейнерах полезную нагрузку – потоки 2048 кбит/с. Далее выделяемый поток через коммутатор и подавитель джиттера поступает на выход интерфейса 2048 кбит/с. Если, согласно схемы связи на сети СЦИ, нагрузку не требуется выделять в данном блоке, то она, в составе соответствующего контейнера VC-12, следует транзитом через MUX/DEMUX VC-12 на шину «Add E».

Коммутатор на плате МТ-01 используется для реализации функции защитного переключения трактов в кольцевых топологиях сети СЦИ. Он позволяет выбирать направление, с которого на выходной стык 2 Мбит/с будет выделена нагрузка. В сторону передачи коммутатор позволяет вводить нагрузку в выбранное направление или в оба направления сразу. Пунктиром на рисунках 6.3 и 6.4 показаны шлейфы, которые также может выполнять коммутатор.

Рисунок 6.4 – Пример защитного переключения в кольце

Селектор VC-12, установленный в каждом направлении передачи сигналов платы МТ-01, позволяет коммутировать шины внутри платы МТ-01, что используется при защитных переключениях в кольце. Пример такого переключения показан на рисунке 6.4.

Ввод потока 2 Мбит/с в групповой сигнал STM-1 осуществляется через интерфейс 2 Мбит/с, коммутатор и устройство мультиплексирования/демультиплексирования, которое выполняет функцию размещения нагрузки в виртуальном контейнере VC-12 с последующим мультиплексированием до уровня TUG-3 и вводом её на шину «Add E» и/или «Add W». Группы TUG-3 с выходов плат МТ-01 объединяются на шинах «Add E» и поступают на вход платы МХ-01 (East) в формате виртуального контейнера VC-4. На входе платы МХ-01 установлен ключ, позволяющий плате подключать на вход узла обработки SOH или шину «Add E» или шину «Drop W». Нормальным состоянием ключа является подключение шины «Add E». Шина «Drop W» подключается на вход платы МХ-01 (East) в случае, когда необходимо обеспечить обход плат МТ-01 в силу каких либо причин (например, неисправность плат МТ-01).

В узле обработки секционного заголовка SOH платы МХ-01 (East) происходит преобразование сигнала в формате VC-4 в сигнал формата STM-1 и формирование необходимых байтов секционного заголовка. Затем с помощью оптического интерфейса электрический сигнал STM-1 преобразуется в оптический. Далее сигнал через переключатель шлейфов выдаётся в направлении Восток. Аналогичным образом происходит передача сигнала STM-1 с направления Восток в направлении Запад.

Внутриблочная магистраль доступна для всех плат в блоке. Она служит для организации управления платами, входящими в блок СММ, сбора аварий, генерируемых и обнаруживаемых платами блока и обмена служебной информацией.

Плата УМ-01 осуществляет связь через стыки RS-232, Qx, Q3 внешнего устройства управления (РС) и/или сети обслуживания (TMN) с блоком для конфигурации, управления и мониторинга, обеспечивает передачу информации по встроенным каналам управления, расположенным в байтах D1…D3 заголовка регенерационной секции и байтах D4…D12 заголовка мультиплексной секции. Экстренный аварийный сигнал (ЭАС) передается путем замыкания контактов реле, установленного на плате УМ-01, к удаленному устройству аварийной сигнализации.

Плата ОС-01 выполняет функции синхронизации в блоке СММ-01 и формирует сетку частот, необходимую для работы блока. Режимы синхронизации в блоке задаются программным путем при конфигурации блока. Плата может синхронизировать блок от собственного задающего генератора или от источников внешней синхронизации, в качестве которых могут быть выбраны:

- оптический сигнал, принимаемый с направления Запад;

- оптический сигнал, принимаемый с направления Восток;

- внешний сигнал 2048 кГц, принимаемый на первый вход синхронизации;

- внешний сигнал 2048 кГц, принимаемый на второй вход синхронизации;

- любой из компонентных сигналов 2048 кбит/с.

Блок СК-01 служит для ввода - вывода цепей внешней синхронизации, организации служебной связи, а также для организации трех стыков передачи и приема служебной информации 64 кбит/с.

Если мультиплексор СММ-155 используется в сети в качестве шлюзового мультиплексора, то вместо платы окончания оптического тракта и мультиплексирования MX-01 необходимо установить плату окончания оптического тракта и мультиплексирования MМ-01. Плата MМ-01 предназначена для работы в составе блока СММ-155, выполняющего функции ведущего блока, на сетях связи с кольцевой архитектурой и выполняет те же функции, что и плата MX-01 и, кроме того, обеспечивает возможность подключения службы управления сетью к интерфейсу Q3 (для мониторинга всей сети). Вместо плат МТ-01 могут быть использованы платы МТ-02, которые предназначены для преобразования потока Е3(34368 кбит/c) в групповой сигнал TUG-3 и обратно. Это необходимо, если вместо потоков Е1 на вход мультиплексора будут поступать сигналы Е3.

7 ТЕХНОЛОГИЯ ОПТИЧЕСКОГО МУЛЬТИПЛЕКСИРОВАНИЯ С РАЗДЕЛЕНИЕМ ПО ДЛИНАМ ВОЛН WDM

Сущность технологии очень проста:

в одно и то же оптоволокно "запихиваются"

лазерные сигналы с разной длиной волны.

Из журнала «Компьютерра»

Одновременная передача по волоконному световоду многих независимых информационных каналов на различных оптических несущих позволяет использовать всю оптическую полосу пропускания световода. Эта технология в зарубежной литературе получила название «wavelength division multiplexing» (WDM). В отечественной литературе более 20 лет применяется термин «спектральное уплотнение» (СУ). Используются также термины «оптическое мультиплексирование с разделением по длинам волн» (МРДВ), «волновое, или спектральное, мультиплексирование».

Многоволновые системы WDM позволяют увеличить пропускную способность ВОСП, так как скорость систем с TDM (ИКМ) в настоящее время ограничена из-за явления дисперсии скоростью 40 ГБит/с (483 тысячи телефонных канала по одному ОВ).

Метод многоволнового уплотнения оптических несущих (WDM) – это мультиплексирование по длине волны. В одноволновых системах TDM (ВРК) все информационные каналы передаются по одному волокну на одной длине волны.Главным отличием систем WDM от систем TDM является то, что в системе WDM передача ведется на нескольких длинах волн. Важно отметить, что на каждой длине волны в системе WDM может передаваться мультиплексированный сигнал систем TDM. Суть WDM состоит в том, что m информационных потоков переносятся каждый с помощью своей оптической несущей на длине волны от l1 до lm. При этом в одном окне прозрачности организуется не один оптический канал, как в традиционных ВОСП, а m оптических каналов (до 320 оптических каналов). На рисунке 7.1 представлена схема СП с WDM.

Рисунок 7.1 – СП с WDM

На передающей станции аппаратура ИКМ формирует многоканальный ИКМ-сигнал, который поступает на вход передатчиков ВОСП (1-4), где электрический цифровой сигнал преобразуется в оптический, причем каждый компонентный поток будет передаваться на своей длине волны. (Обычно на вход передатчиков поступают цифровые потоки со скоростями не менее STM-16). Оптический мультиплексор (5) объединяет оптические сигналы с длинами волн от l1 до lm в один оптический поток, после чего этот поток поступает в линейный оптический кабель. Для усиления оптического сигнала в системах WDM применяют ВОУ (волоконно-оптические усилители).

На приемной станции производится демультиплексирование с помощью оптического демультиплексора (6), а затем оптический сигнал преобразуется в электрический с помощью приёмников ВОСП (7-10). Оптические усилители линейные ОУЛ в системах с DWDM устанавливаются на расстоянии друг от друга от 80 до 160 км.

Первые системы WDM имели два канала в окнах 1310 и 1550 нм. Существующие сейчас многоволновые системы содержат от 4 до 320 волновых каналов. При этом частотный интервал между каналами может быть: 1000 ГГц (4 канала); 600 ГГц (6 каналов); 400/500 ГГц (8 каналов); 400 ГГц (9 каналов); 200 ГГц (18 каналов); 100 ГГц (41 канал); 50 ГГц (64 канала); 25 ГГц (132 канала) и т.д.

Для указанных частотных интервалов принята следующая система обозначений способов мультиплексирования (таблица 7.1):

1) WDM (Wavelength Division Multiplexing) – волновой способ мультиплексирования для числа каналов не более 16 в диапазоне от 1530 до 1565 нм (3-е окно прозрачности);

2) DWDM (Dense WDM) – плотное волновое мультиплексирование для числа каналов не более 64 в диапазоне от 1470 до 1610 нм;

3) HDWDM (High Dense WDM) – высокоплотное волновое мультиплексирование с числом каналов более 64 в диапазоне от 1470 до 1610 нм;

4) СWDM (Coarse WDM) – грубое (расширенное) волновое мультиплексирование для каналов в различных окнах прозрачности стекловолокна с интервалом между каналами не менее 20 нм.

Таблица 7.1 – Классификация многоволновых систем

Система	частотный интервал, ГГц, не более	разнос длин волн каналов	число оптических каналов	Диапазон, Длин волн, нм	Ширина спектра, нм
WDM		< 1,6 нм	меньше 16	1530-1565
DWDM		< 0,8 нм	меньше 64	1470-1610
HDWDM	25-50	< 0,4 нм	больше 64	1470-1610
СWDM		20 нм		1290-1610

Канальный план СWDM представляет из себя сетку частот, распределённую следующим образом (рисунок 7.2):

- полоса О – 1290, 1310, 1330 и 1350 (2-е окно прозрачности);

- полоса Е – 1380, 1400, 1420 и 1440 (5-е окно прозрачности);

- полоса S+C+L в диапазоне 1470 – 1610 нм через 20 нм всего 8 длин волн (3 и 4 окна прозрачности ОВ). Расшифровка названий оптических диапазонов волокна приведена ниже:

O – начальный, первичный диапазон (Original, 1260 – 1360 нм);

E – расширенный диапазон (Extended, 1360 – 1460 нм);

S – коротковолновый диапазон (Short wavelength, 1460 – 1530 нм);

C – обычный, стандартный диапазон (Conventional, 1530 – 1570 нм);

L – длинноволновый диапазон (Long wavelength, 1570 – 1625 нм)

Рисунок 7.2 – Характеристика затухания LWP-волокна (Low Water Peak)

от ведущего мирового производителя - компании Fujikura

Преимуществом систем СWDM является относительно невысокая цена оборудования. Это объясняется большим частотным интервалом между соседними оптическими каналами. По этой причине снижены требования к компонентам системы: лазерам, оптическим фильтрам и т. д.

В последнее время технология грубого спектрального уплотнения CWDM получает все большее распространение, особенно в сетях городского и регионального масштаба.

Системы HDWDM имеют очень маленький интервал между оптическими каналами. Это увеличивает требования к компонентам системы и удорожает стоимость аппаратуры HDWDM.

Для того, чтобы компоненты систем WDM были взаимозаменяемы и могли взаимодействовать между собой, в системах WDM необходимо использовать стандартный набор частот генерации лазеров. Всеми вопросами, связанными со стандартизацией систем WDM занимается международный орган стандартизации – сектор стандартизации телекоммуникаций Международного союза электросвязи ITU-T (International Telecommunications Union, ITU). Для DWDM установлен стандарт длин волн в диапазоне от частоты 192,1 ТГц до 196,1 ТГц, интервал между оптическими каналами 100 ГГц, а интервал между длинами волн 0,8 нм. Стандарт состоит из 41-ой длины волны.

Системы с DWDM работают во многих странах: США, Японии, Италии, Израиле, Китае, а также России. В настоящее время Транссибирская магистраль и магистраль Хабаровск - Находка оснащены системами DWDM.

DWDM представляет массу возможностей для дальнейшей модернизации связи, например, часть спектральных каналов DWDM, можно использовать для видео, часть каналов под передачу данных, часть для речи, часть для сотовых систем, т.е. распределить различные сервисы по волновым диапазонам.

Следует отметить, что возможности WDM сегодня таковы, что весь сегодняшний мировой телефонный трафик можно передать по одной паре волокон.

В таблице 7.2 представлено оборудование многоволновых систем для супермагистралей, имеющее максимальную производительность, выпускаемое зарубежными фирмами в 2003 году.

Таблица 7.2

Фирма	Наименование фирмы	Максималь- ная скорость	DWDM наименование	DWDM Скорость, Гбит/с	Общее число каналов
Alcatel	Optinex	STM-256	1640 WM		23 млн
CIENA	MultiWave	STM-64	CoreStream		24 млн
ECI	LightScape	STM-64	XDM-2000		10 млн
Huawei	OptiX	STM-64	BWS 1600		20 млн
Lucent	WaveStar	STM-256	OLS-1,6 T		19,35 млн
NEC	Spektral Wave	STM-64	Spektral Wave		10 млн
Nortel	OPTera	STM-256	LH 1600		19,35 млн
Siemens	TransXpress	STM-256	MTS-2		39 млн

В 2009 году между Великобританией и Европой запущена в эксплуатацию многоволновая магистраль на 155 оптических каналов. В каждом оптическом канале передаётся трафик со скоростью 100 Гбит/с. В результате суммарная скорость в оптической линии достигла 15,5 Тбит/с.

8 МУЛЬТИСЕРВИСНЫЕ ПЛАТФОРМЫ XDM КОМПАНИИ ECI TELECOM

На рынке телекоммуникационных услуг конкуренция растет все больше и больше. Операторы связи и телекоммуникационные компании требуют сетевого оборудования, которое может обеспечить больше услуг при меньших расходах. В израильской компании ECI Telecom в процессе разработки платформ XDM уделили этому особое внимание.

XDM располагает целым рядом очевидных достоинств, в том числе:

1) XDM упрощает переход от сетей с ориентацией на речь на сети с ориентацией на данные, сочетая экономичность и универсальность сети Ethernet с качеством услуг, наращиваемостью и гибкостью сетей SDH/SONET.

2) В XDM реализуются недорогие полностью оптические сети путем объединения в канал DWDM потоков SDH, IP, ATM и GbE.

3) XDM отлично уживается с оборудованием других поставщиков

Компания ECI производит следующие конфигурации полок XDM:

XDM-50 - универсальная мультисервисная платформа для развивающихся сетей. Это сверхкомпактная платформа для транспортировки самых различных видов трафика и предназначена в основном для сетей доступа metro и концентраторов сотовых сетей. XDM-50 предоставляет комплекс услуг Ethernet, SDH и PDH. Она агрегирует трафик, поступающий через интерфейсы Ethernet, E1, E3, Т3 и сигналы STM-1 через STM-1/4; Может быть отконфигурирована как оконечный мультиплексор, как мультиплексор ADM и кросс-коммутатор; Может устанавливаться в помещениях и вне помещений;
