Электротермометр АМ-2М-1

Рис.1.11

Сопротивление трёх плеч измерительного моста R , R и R и контрольное сопротивление R изготовлены из манганинового провода, который практически не меняют своего электрического сопротивления при изменении температуры.

Значение температуры электротермометра определяется по шкале указывающего прибора, разбитой на два диапазона. Диапазоны переключаются переключателем В (рис.1.12). В обоих диапазонах при крайне левом положении стрелки указывающего прибора измерительный мост уравновешивается, и ток в его диагонали отсутствует. Для правильной работы измерительного моста необходимо, чтобы величина напряжения питания не менялась в течении времени проведения измерения.

Принципиальная схема и конструкция прибора дают возможность поддерживать напряжение постоянным. Для этой цели пульт электротермометра снабжён контрольным сопротивлением R , регулировочным реостатом R и переключателем В.

В момент регулировки с помощью переключателя рода работ В к измерительному мосту подключается вместо термометра сопротивление RT, контрольное сопротивление R , равное приблизительно сопротивлению датчика при температуре +45 С. После этого вращением рукоятки реостата R , стрелка указывающего прибора устанавливается в крайнее правое положение на шкале, соответствующее делению +45 С, после чего пульт считывается подготовленным к производству измерений.

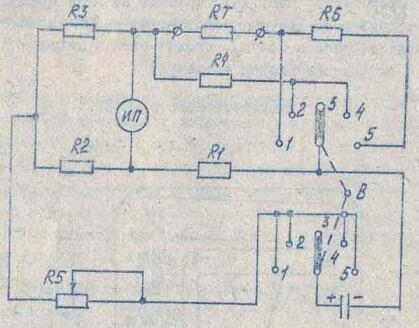

Электрическая принципиальная схема электротермометра

Рис.1.12

Прибор измерения температуры газа (рис.1.13) состоит из металлического корпуса 1, проволочного термосопротивления 2 и проводов с выводами 3 и термочувствительного элемента 4.
