Постоянные Подстроечные Регулировочные Нелинейные

Резистор предназначен для работы в цепях постоянного, переменного и импульсного тока, его назначение – оказывать сопротивление току.

R

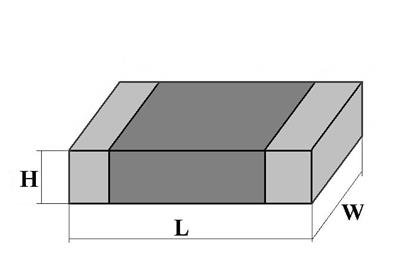

Наиболее часто используемые SMD резисторы.

Типоразмер
Размер мм	L	1.6	2.0	3.2
W	0.8	1.25	1.6
H	0.45	0.5	0.55
Номинальная мощность Вт	0.1	0.125	0.25
Рабочее напряжение В
Диапазон рабочих температур	-55 до +125	-55 до +125	-55 до +125

Но наиболее часто встречающаяся - это цветовая маркировка.

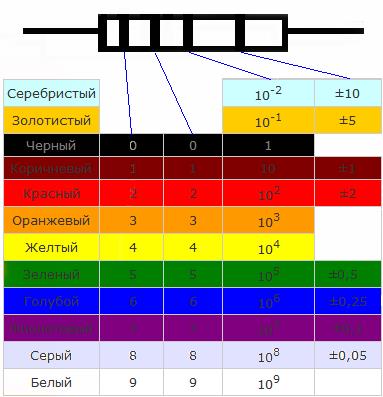

Цветовая маркировка резисторов.

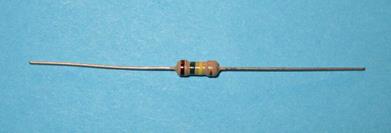

Постоянные резисторы:

Постоянные резисторы называются так, потому что их сопротивление постоянно, его нельзя изменить ни механическим воздействием, ни каким либо другим способом. К примеру, если такой резистор имеет сопротивление 43 Ома, то это значение всегда будет у него постоянным. Отсюда и их название – «постоянные резисторы». Конструктивно постоянные резисторы могут быть разными. Они имеют разные виды проводника, изготавливаются в разных корпусах, и имеют разные габаритные размеры и мощность. Подробнее об этом чуть позже! Наиболее распространенные резисторы - это углеродные CF 5% металлодиэлектрические MF(повышенной точности0,1-5%) имеющие низкий уровень шумов.

Подстроечные резисторы:

У подстроечного резистора имеется вращающийся механизм, поэтому величину его сопротивления можно изменять путём вращения оси движка резистора. Такие резисторы как правило применяются для более точной настройки участка схемы. Имея в схеме такой резистор вы можете выставить то сопротивление которое будет нужно вам, конечно же в пределах номинала данного резистора.

Регулировочные резисторы:

Регулировочные резисторы имеют сходство с подстроечными, их даже можно заменить друг другом. Главным отличием регулировочных от подстроечных является то что регулировочный резистор служит для белее частого изменения номинала, как правило такие резисторы служат регулятором громкости. Который вы вращаете каждый день меняя громкость вашего радиоприёмника. Существует множество конструктивных разновидностей регулировочных резисторов: вращающиеся, ползунковые, сдвоенные, с выключателем.

Ещё регулировочные резисторы могут различаться зависимостью самого сопротивления от угла поворота оси их движка.

По большому счёту регулировочные резисторы можно разделить на три типа:

А -с линейной зависимостью, Б -с логарифмической и В -с показательной. (Рис. слева.) В регуляторах громкости как правило применяются резисторы с показательной зависимостью «В» это связано с особенностью слуха человека.

Обозначение зависимостей - А,Б,В применимо к отечественным резисторам. У импортных переменных резисторов совсем другие буквенные индексы.

То, что у отечественных А-характеристика – у импортных будет обозначение В.

А то что у отечественных В-характеристика – у импортных будет обозначение А

Тип зависимости указывается на корпусе резистора.
