JK-триггер




JK-триггер относится к двухвходовым устройствам и функционирует по правилам, похожим на правила функционирования RS-триггера. Отличие состоит в том, что в JK-триггере все состояния являются определенными. Можно провести аналогию входов JK- и RS-триггеров: вход K (от англ. «kill» – убить) JK-триггера выполняет функцию входа сброса R RS-триггера, а вход J (от англ. «jump» – прыгнуть) JK-триггера – функцию входа установки S RS-триггера. При этом, если в RS-триггере комбинация единичных значений входов R и S является запрещенной, то в случае аналогичной комбинации входов J и K, JK-триггер меняет свое состояние на противоположное. Правило работы синхронного JK-триггера можно сформулировать таблицей переходов 9.6:

Таблица 9.6.

tn tn+1
Cn Kn Jn Qn+1
Qn
Qn
Qn
Qn
Qn

Соответствующее таблице логическое выражение имеет вид:

.

Поскольку при подаче единицы на входы J- и K триггер инвертирует свое состояние, т.е. выполняет функцию Т-триггера, то логично предположить, что структура синхронного JK-триггера должна повторять структуру T-триггера, т.е. она должна быть двухступенчатой. В принципе схема JK-триггера будет отличаться от схемы T-триггера только тем, что входные стробирующие вентили, входящие в состав RS-триггера первой ступени, должны содержать дополнительные выводы для синхронизируемых входов J и K. Т.е. входной каскад формирования стробированных сигналов и должен строиться на трехвходовых вентилях И-НЕ (рис.9.12,а). В остальном схема JK-триггера подобна схеме T-триггера на базе синхронных RS-триггеров и работает по точно такому же принципу. Также в этой схеме показаны инверсные входы асинхронной установки и сброса , дополняющие каскад выходного асинхронного RS-триггера второй ступени. Условное графическое обозначение синхронного двухступенчатого JK-триггера с входами асинхронной установки приведено на рис. 9.12,б.

Рис. 9.12. Структура синхронного JK-триггера с входами асинхронной установки (а) и его условное графическое обозначение (б).

Триггер JK-типа относится к разряду универсальных, поскольку на его основе можно получить схемы, выполняющие функции RS-, D- и T-триггеров. Поскольку правила функционирования JK-триггера не нарушают правил функционирования RS-триггера, а только дополняют его неопределенное состояние конкретным, то для реализации функций RS-триггера JK-триггер можно использовать без каких либо изменений. Достаточно сигнал S подать на вход J, а сигнал R – на вход K (рис. 9.13,а). Для реализации на базе JK-триггера функций D-триггера необходимо избавиться от свойства парафазности JK-триггера, установив дополнительный инвертор, формирующий инверсное значение сигнала для подачи его на вход K (рис. 9.13,б). Для получения T-триггера достаточно объединить входы J и K, подав на них постоянный уровень логической единицы и задав, таким образом, режим, когда JK-триггер будет инвертировать свое состояние. Само же инвертирование будет происходить лишь при поступлении на вход C разрешающих импульсов. Вход C будет выполнять функции счетного входа T (рис. 9.13,в). Кроме того, существуют микросхемы синхронных T-триггеров, которые формируются из JK-триггеров, объединенные входы J и K которых используются как вход Т, а вход синхронизации С - как самостоятельный дополнительный синхронизирующий вход (рис9.13,г).

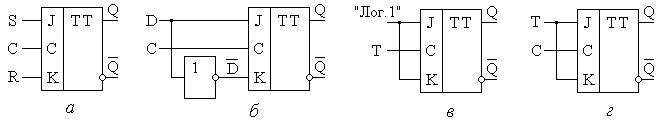

Рис. 9.13. Реализация на базе синхронного JK-триггера функций синхронного RS-триггера (а), D-триггера (б), асинхронного T-триггера (в) и синхронного T-триггера (г).

Также как и в случае D-триггера, в JK- и T-триггерах часто вход синхронизации C реализуется по принципу динамического управления. Пример построения схемы синхронного JK-триггера с динамическим управлением на основе элементов И-НЕ приведен на рис.9.14,а, а на основе элементов ИЛИ-НЕ – на рис.9.14,б. Обе схемы идентичны и построены по принципу трех триггеров, как и схема рис.9.7. Хранение записаной информации осуществляется асинхронным RS-триггером на вентилях D5 и D6, а коммутация входных сигналов и динамическое управление - триггерами на вентилях D1, D2, D3 и D4. В первой схеме срабатывание триггера будет осуществляться по переднему фронту сигнала С, а на второй – по заднему.

Рис.9.14. Схема синхронного JK-триггера с динамическим управлением на элементах И-НЕ (а) и ИЛИ-НЕ (б).

В маркировке микросхем для обозначения функции RS-триггера используют комбинацию символов «ТР», функции D-триггера - комбинацию символов «ТМ» и функции JK-триггера – комбинацию символов «ТВ». Микросхемы триггеров T-типа встречаются редко, поскольку они легко получаются из JK-триггеров.
