Модель данных

Общие положения

1.1. Настоящие Правила определяют порядок цифрового описания объектов:

базовых кадастровых карт населенных пунктов (подкласс А);

кадастровых карт административно-территориального деления Республики Беларусь, областей и районов (класс В);

вспомогательных кадастровых карт, создаваемых в процессе ведения государственного земельного кадастра в населенных пунктах (подкласс D1).

1.2. Правила распространяются на предприятия и организации, использующие цифровые кадастровые карты указанных в п. 1.1 классов, либо осуществляющие подготовку для них топографической основы.

1.3. Для передачи цифровых кадастровых карт используется государственный стандарт Республики Беларусь СТБ 1025-96 «Цифровая картография. Цифровое представление топографических карт и планов».

2.1. Объекты кадастровой карты представляются в векторной форме, с использованием линейной или цепочно-узловой структуры данных. При этом:

1) границы земельных участков, административно-территориальных и территориальных единиц представляются только в векторной форме с цепочно-узловой структурой;

2) топографическая основа представляется в векторной форме с линейной или цепочно-узловой структурой.

2.2. Описание объекта кадастровой карты, вне зависимости от структуры представления данных, включает информацию о характере локализации каждого объекта, его содержании, а также геометрическом положении, форме, размерах.

2.3. Содержание объекта описывается классификационным кодом и набором характеристик (атрибутов). Принятая система классификации объектов кадастровой карты (плана) рассмотрена в п. 3.

2.4. Характер локализации объекта определяет способ его отображения на картографическом материале и связанный с этим способ представления планового положения. Различают объекты с характером локализации “точечный”, “линейный” и “площадной”. Точечные объекты задаются одной точкой, а линейные и площадные - группой точек. Внешняя граница площадного объекта ограничивается замкнутым линейным контуром (например, озеро - береговой линией, земельный участок - изгородью, и т.п.).

2.5. При представлении данных цепочно-узловой структуры для описания метрики (геометрического положения) объектов карты используют элементы “ТОЧКА”, “сегмент” и “сложный контур”, каждый из которых может быть самостоятельным объектом (т.е. может иметь классификационный код и атрибуты).

ТОЧКА – элемент, состоящий из одной точки и характеризующийся классификационным кодом.

СЕГМЕНТ - элемент, содержащий описание геометрического положения группы точек в том порядке, в котором они образуют внешний контур объекта карты или его части. СЕГМЕНТ ограничивается точками смены свойств объекта карты или точками примыкания других объектов. Его направление, если это специально не оговорено, значения не имеет; первая и последняя точки замкнутых объектов должны совпадать.

СЛОЖНЫЙ КОНТУР - совокупность СЕГМЕНТОВ, образующих объект карты. СЛОЖНЫЙ КОНТУР представляется ссылками на СЕГМЕНТЫ, перечисленными в том порядке, в котором они образуют границу объекта.

Описание фрагмента карты с помощью элементов СЕГМЕНТ и СЛОЖНЫЙ КОНТУР показано на рис. 2.1, где выделено 12 ТОЧЕК, 9 СЕГМЕНТОВ и 4 СЛОЖНЫХ КОНТУРА.

Из 12 ТОЧЕК первые три являются самостоятельными объектами, а восемь (4 – 12) ограничивают СЕГМЕНТЫ;

9 СЕГМЕНТОВ ограничены точками:

S1: 7 и 6;	S2: 6 и 5;	S3: 5 и 4;
S4: 8 и 9;	S5: 10 и 11;	S6: 10 и 11;
	S7:10 и 11;	S8: 6,1,2, 3, 5	S9:12 и 12

Объектами карты являются:

S2 (участок границы),

S4 (линия связи):

S8 (участок границы);

S9 (постройка нежилая).

СЛОЖНЫЕ КОНТУРЫ:

С1 (постройка огнестойкая жилая, 2 этажа) со ссылками на S5 и S7;

С2 (постройка нежилая) со ссылками на S6 и S7;

C3 (земельный участок) со ссылками на S2 и S8;

C4 (река) со ссылками на S1, S2 и S3.

2.6. При использовании линейной структуры данных описание геометрического положения линейных и площадных объектов выполняется с помощью одного элемента СЕГМЕНТ. В этом случае должна соблюдаться полная идентичность положения общих точек примыкающих или налагающихся объектов.

2.7. При описании линейных и площадных объектов должны быть соблюдены следующие требования:

- линейный объект, выходящий на рамку листа (т.е. примыкающий к рамке), имеет начальную или конечную точку в пересечении с этой рамкой.

- площадные объекты с продолжением на смежном листе карты замыкаются точно по рамке (рис. 2.2). На каждом из смежных листов части контура представляются самостоятельными объектами, замкнутыми по рамке по совпадающим точкам сводки.

- два линейных элемента, из которых один является продолжением другого, должны иметь одну общую точку;

- при примыкании двух площадных объектов в состав их описания должна входить ссылка на один и тот же СЕГМЕНТ;

- несколько различных объектов с совпадающими границами (т.е. полностью налагающиеся один на другой) представляются идентичными описаниями и различными классификационными кодами;

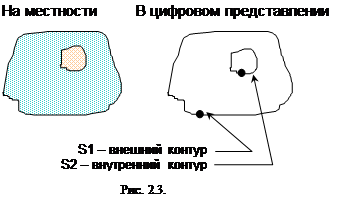

- объект с внешней и внутренней границами описывается как СЛОЖНЫЙ КОНТУР со ссылками на СЕГМЕНТЫ по контурам внешней и внутренней границ. Например, озеро (рис. 2.3) описывается как СЛОЖНЫЙ КОНТУР С1 со ссылками на СЕГМЕНТЫ S1 и S2, а остров - как СЕГМЕНТ S2.

- геометрическое описание (метрика) линейных объектов (элементов дорожной сети, гидрографии, и др.) представляется осевой линией, а площадных объектов – линией границы.
