Эпюра М
Эпюра Q. Часть II РГР Москва 2011 По всем направлениям подготовки квалификация (степень) «бакалавр»
* Изучается самостоятельно. Условие: 1. Построить эпюры M и Q. 2. Подобрать рациональное сечение (двутавровое, прямоугольное, квадратное или круглое). 3. Определить максимальные касательные напряжения для прямоугольного сечения. 4. Построить эпюры Ϭ и τ для прямоугольного сечения. Примечание: [Ϭ]=160МПа; Е=2*10⁵МПа. 1. Построение эпюры поперечных сил по характерным точкам. 2. Qc=-F1=-10kH; QAлев=-F1 QAпр= QAлев +Ra=-F1+Ra=3.444kH; QDлев=-F1+Ra=3.444kH QDпр=Qa-F2=Ra-F1-F2=36,555-10-40=-13,445kH QB= QDпр =Ra-F1-F2=36,555-10-40=-13,445kH М:1см- kH Строим эпюру изгибающих моментов по характерным точкам. М:1см- kH*м МA=-F1*a=-10*12=-120kH*м MD^=-F1*(a+ b)+RA*b=-10*(12+10)+36,555*10=145,5kH*м MDпр=Ma^-M=145,5-38=107.5kH*м Mc=0 MB=0
4.Выполняем выбор рационального сечения. Из расчетной формулы на прочность при изгибе.
σ =Мmax/Wx ≤[σ] Wx= Мmax/[σ] Wx=107,5*10^6/160=671 *10³ мм³=671см³ Рациональные те формулы поперечного сечения, у которых основная часть площади удалена как можно дальше от нейтральной линии. Этому условию удовлетворяют в первую очередь балки двутаврового сечения: в них основная масса материала сконцентрирована в удаленных от нейтрального слоя полках. а) ДВУТАВР. согласно таблице сортамента, по известному значению момента сопротивления Wx=671см³ Выбираем Wx=743см³(ГОСТ 8239-89*)находим номер профиля двутавровой балки №=36 двутавр №=36; Адв.=61,9см²
б) Прямоугольник (h=2b) b= =³√1.5*671=10.2 см h=2*b=2*10.2=20.4 см Апр=b*h=10.2*20.4=208.1см²
в) Квадрат с=³√6*Wx==³√6*671=16 см Акв.=с²=162=256 см²

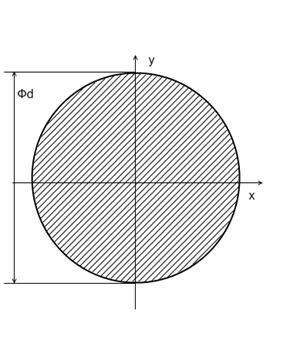

г) Круг d= =³√ 10*671=18,86см Акр.= d² *0.785=279.22 см² Вывод: самым рациональным является сечение двутавра т.к. оно имеет наименьшую площадь.
Проверяем прямоугольное сечение по касательной напряжениям по формуле Журавского 𝛕max =3Q/2А≤[τ ] Q=13.44 kH (из эпюры моментов) А=208,1 см² площадь прямоугольника 𝛕max=3*13.44 *10³/2*208,1 *10²=0.97 МПа
